Varianten-Profil
Segmentierte Bauteile mit variablen Querschnitten
Produkte Launch am 1.7.2026
Parametrische Profilbauteile neu gedacht
Mit dem Add-On Varianten-Profil erstellen Sie in Allplan hochflexible, segmentierte Bauteile für anspruchsvolle Planungs- und Detailaufgaben. Ob Stützen, Träger, Stützwände, Flachdachdetails, Binderträger oder individuelle Sonderkonstruktionen – Varianten-Profil ermöglicht die schnelle und BIM-konforme Modellierung komplexer Geometrien entlang Achsen und Linien.
Frei definierbare Querschnitte

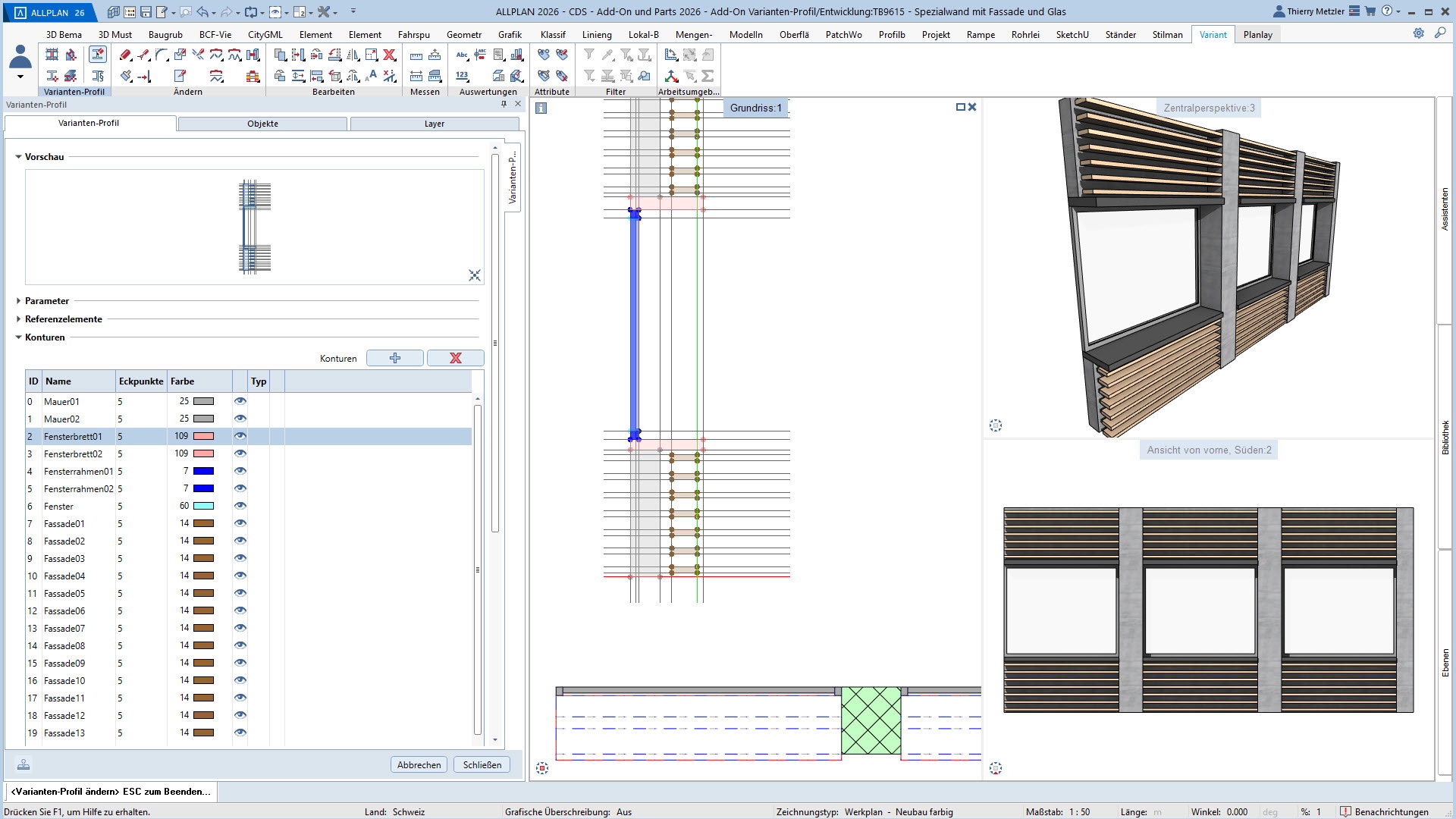

Die Querschnitte können aus einer oder mehreren Konturen bestehen und beliebig viele Öffnungen oder Löcher enthalten. Jede Kontur kann dabei einem eigenen Material zugeordnet werden. So lassen sich selbst komplexe Detailquerschnitte mit unterschiedlichen Materialschichten präzise als 3D-Bauteil erzeugen.

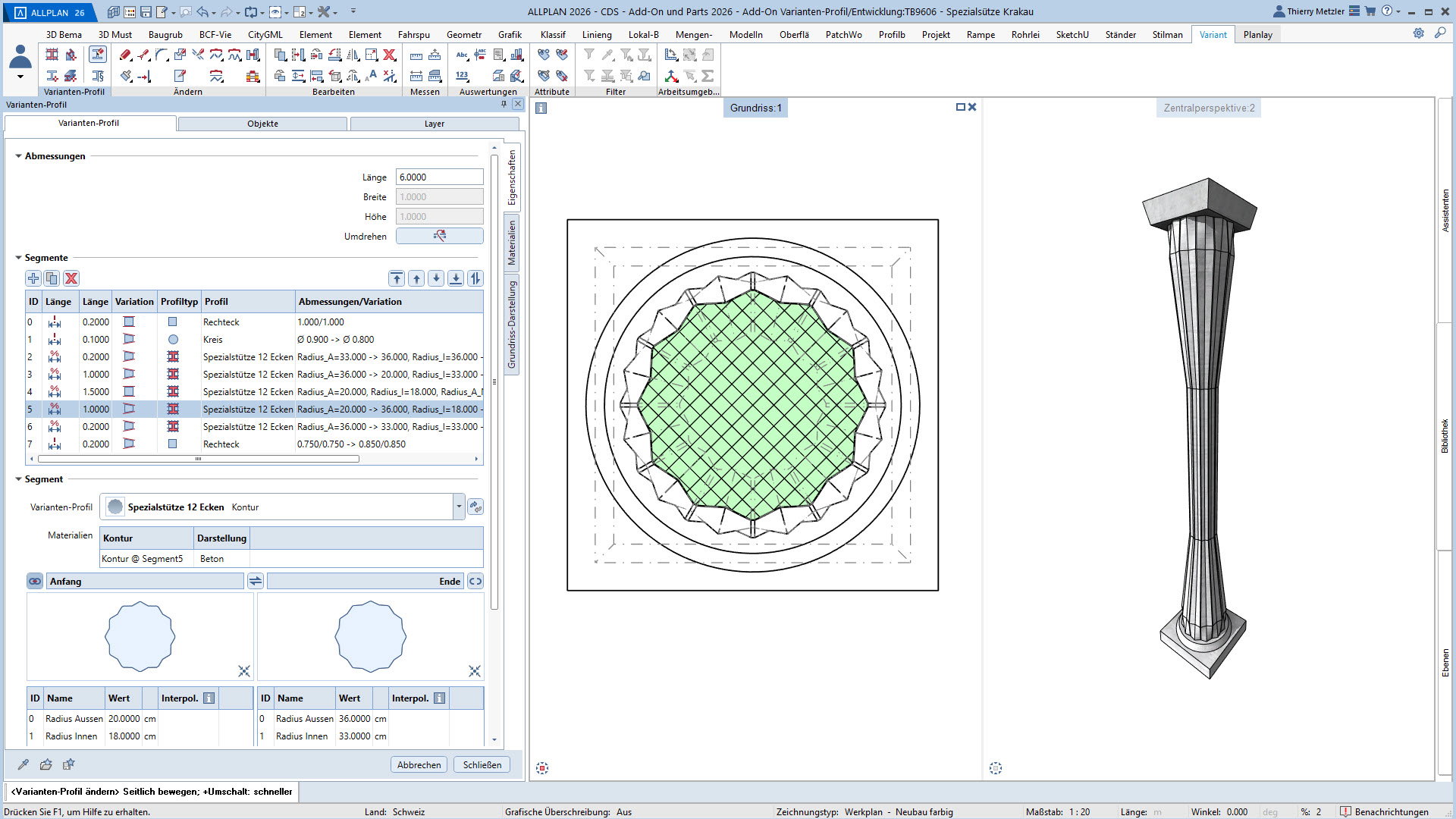

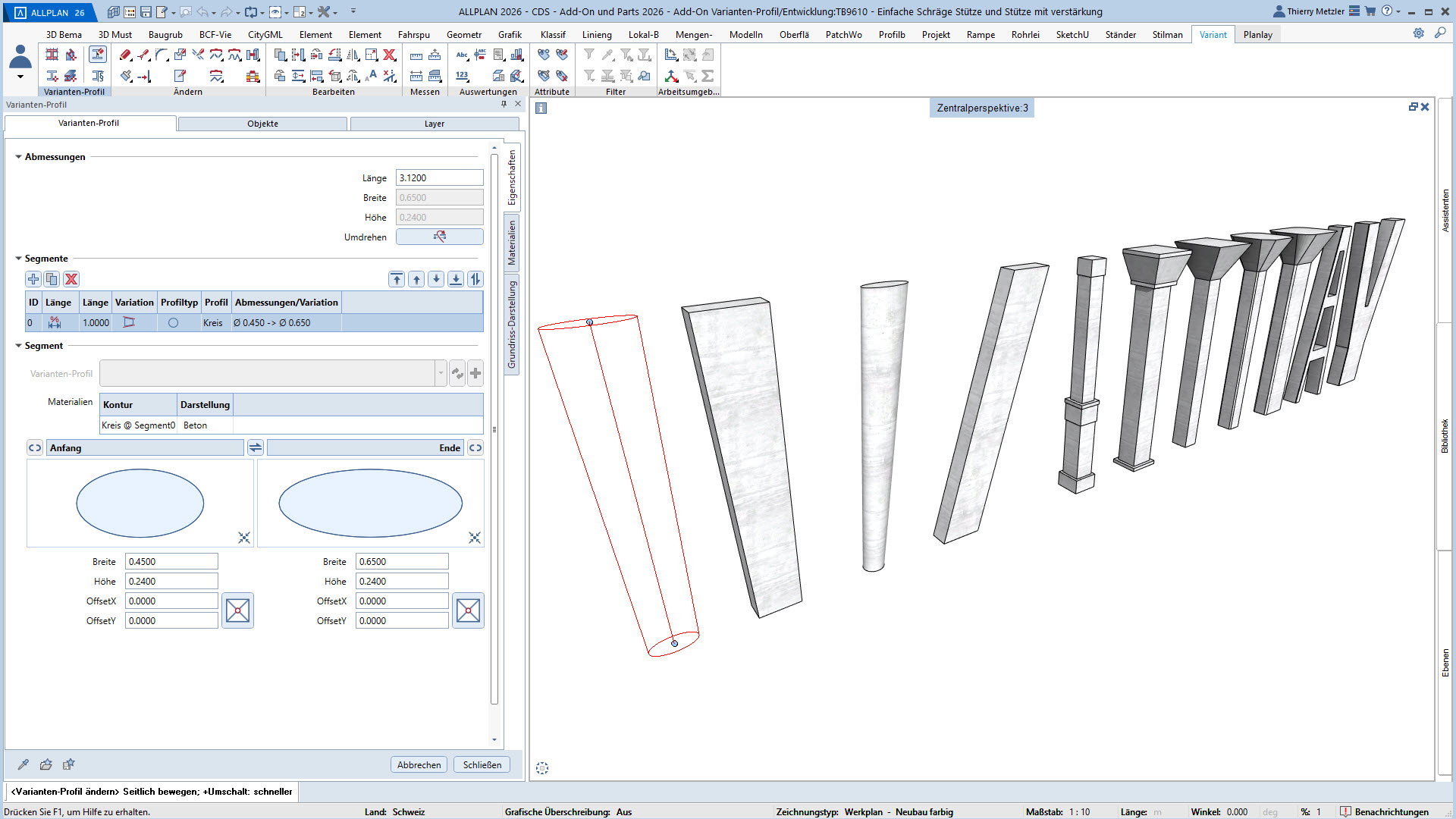

Durch die freie Parametrisierung können Querschnitte segmentweise verändert werden. Geometrien, Abmessungen und Materialaufbauten lassen sich entlang des Bauteils flexibel anpassen – ideal für variable Träger, konische Stützen, Dachdetails oder individuelle Sonderlösungen.

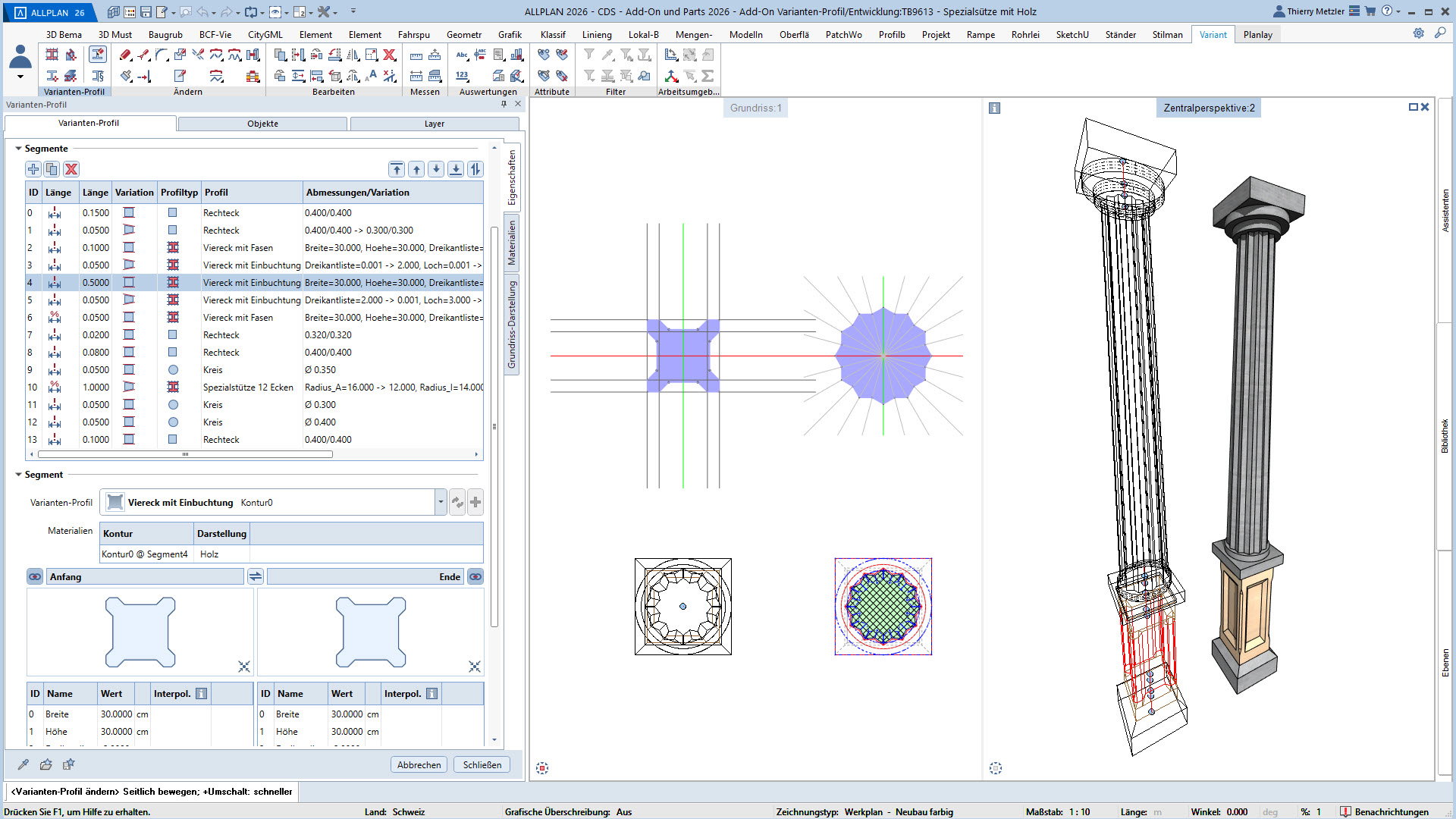

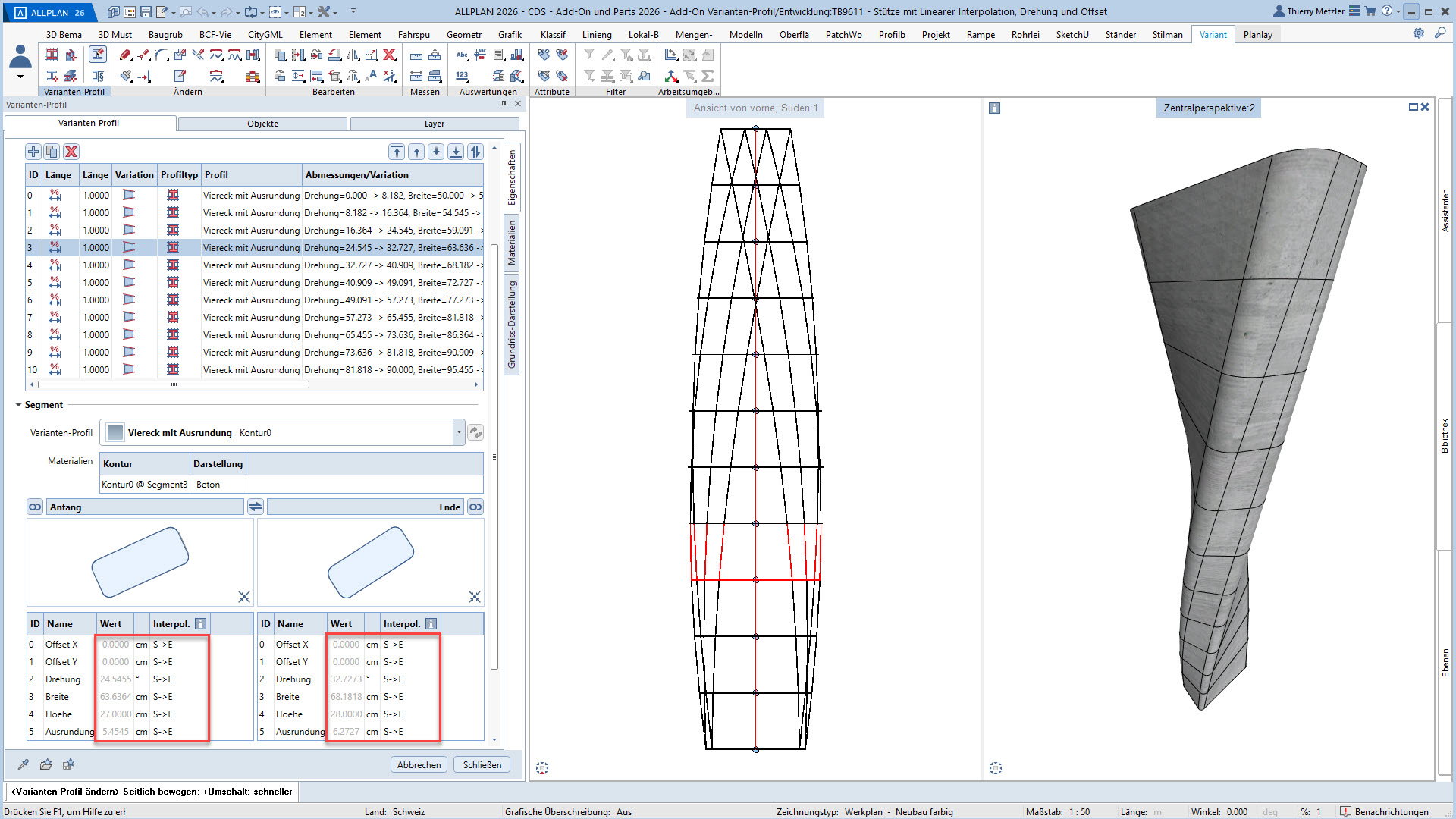

Segmentierte Bauteile mit maximaler Flexibilität

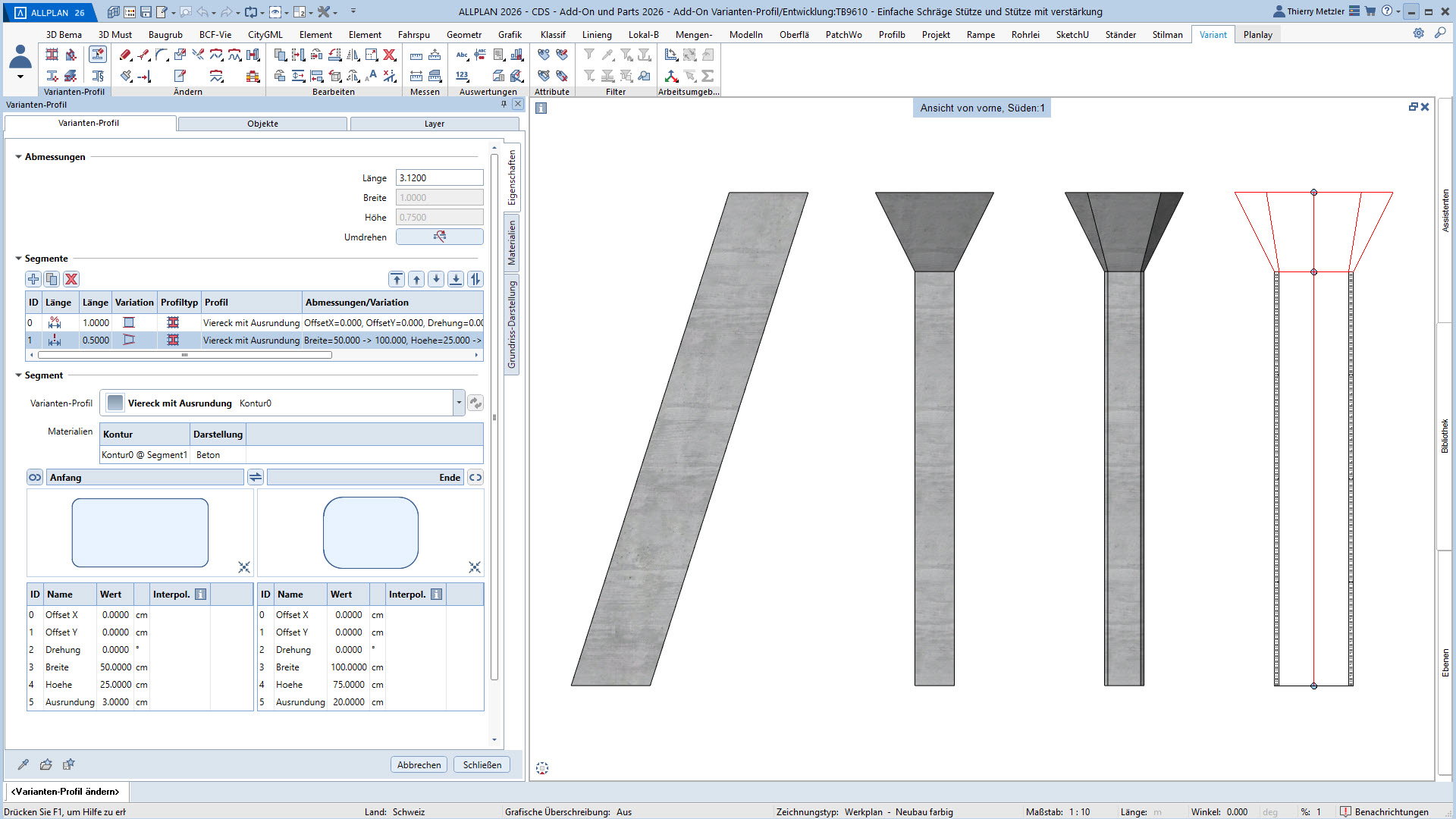

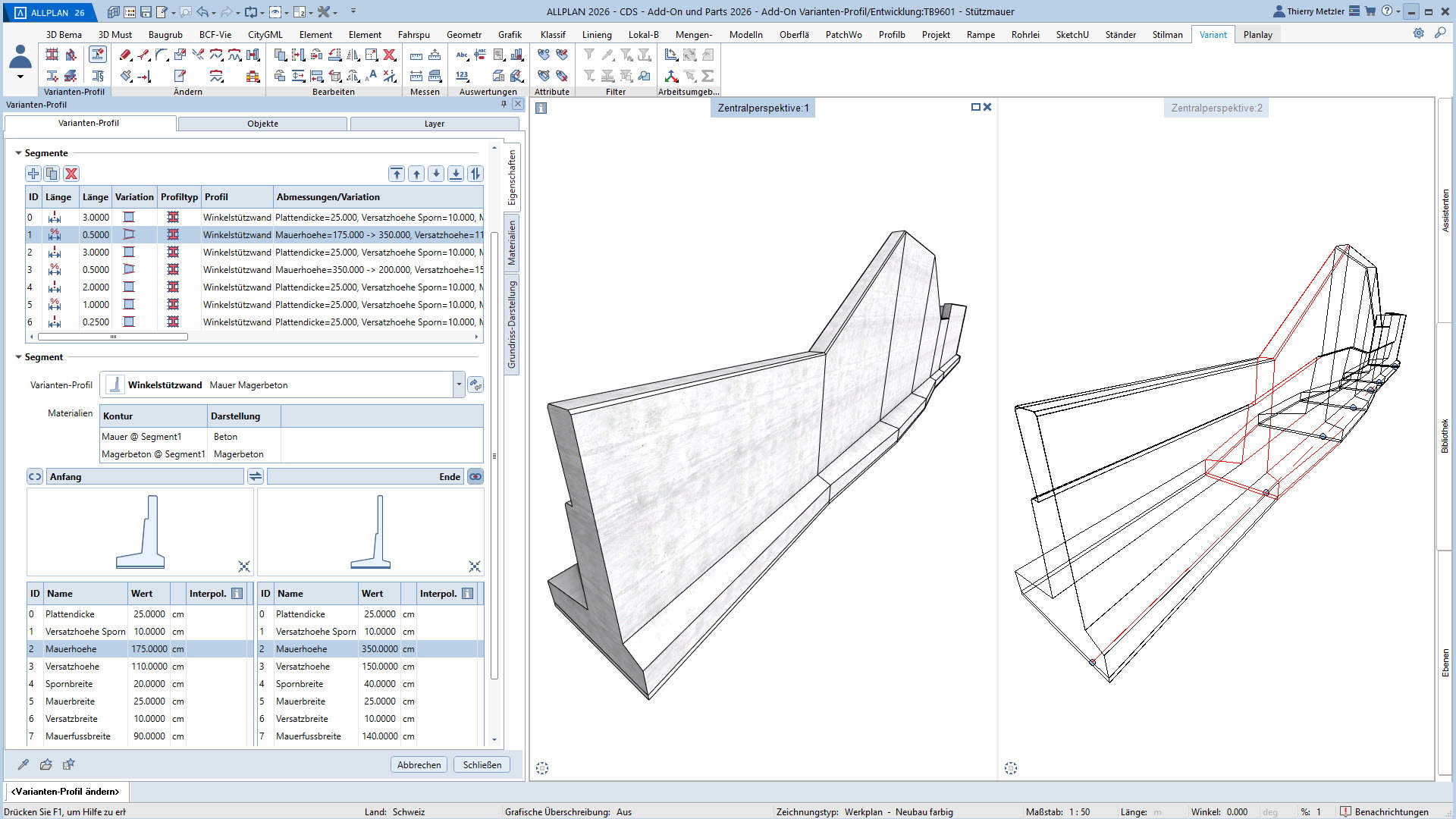

Jedes Bauteil kann aus mehreren Segmenten bestehen. Die Querschnitte der einzelnen Segmente werden über frei definierbare Variablen gesteuert und können sich kontinuierlich oder sprunghaft verändern. Dadurch entstehen hochflexible Bauteile, die mit herkömmlichen Werkzeugen nur schwer oder gar nicht modellierbar sind.
Zusätzlich können Aussparungen und Durchbrüche direkt in die Bauteile integriert werden. Das reduziert den Modellierungsaufwand und verbessert die Qualität der Auswertung.

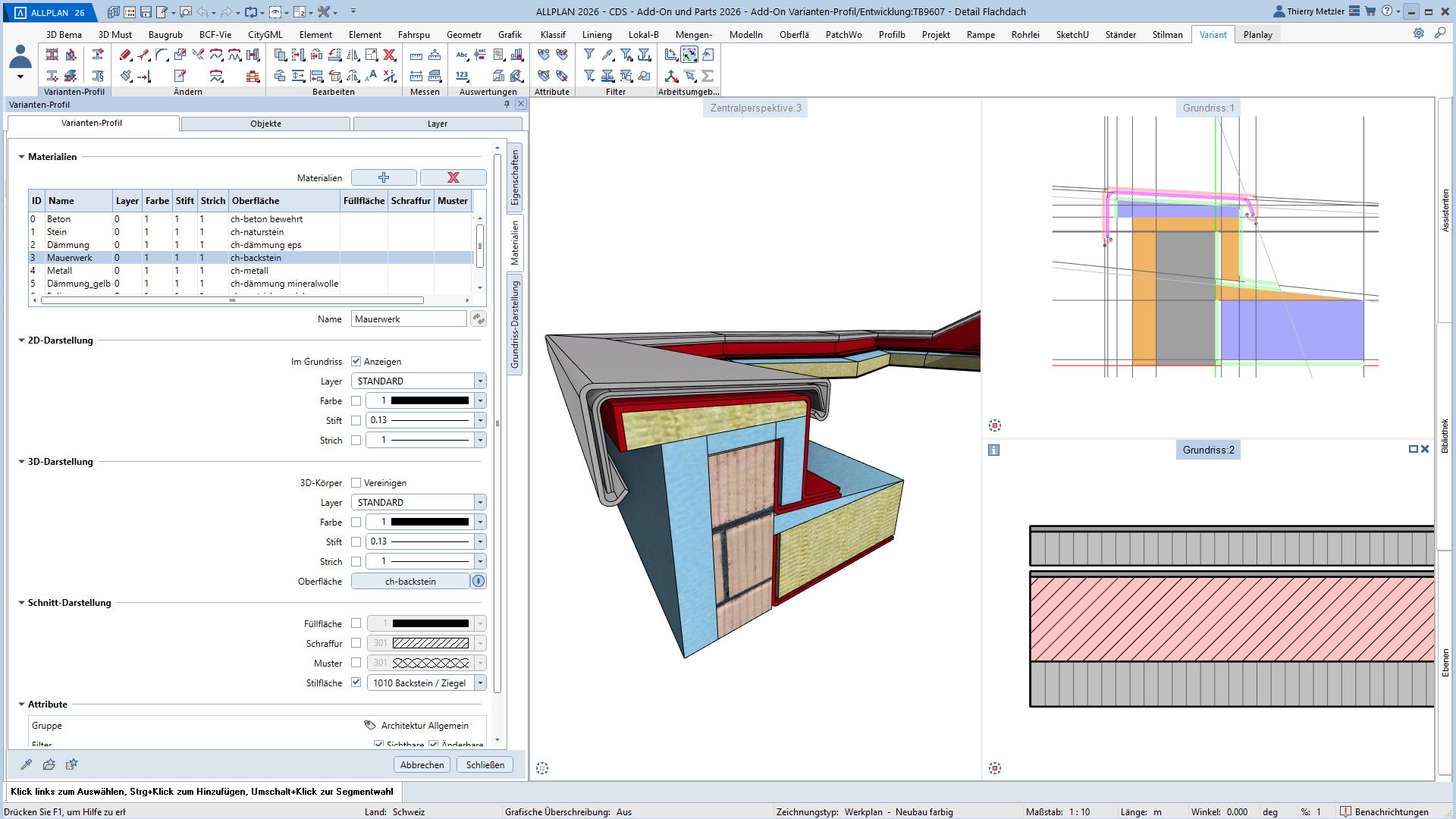

Perfekte 3D- und 2D-Darstellung

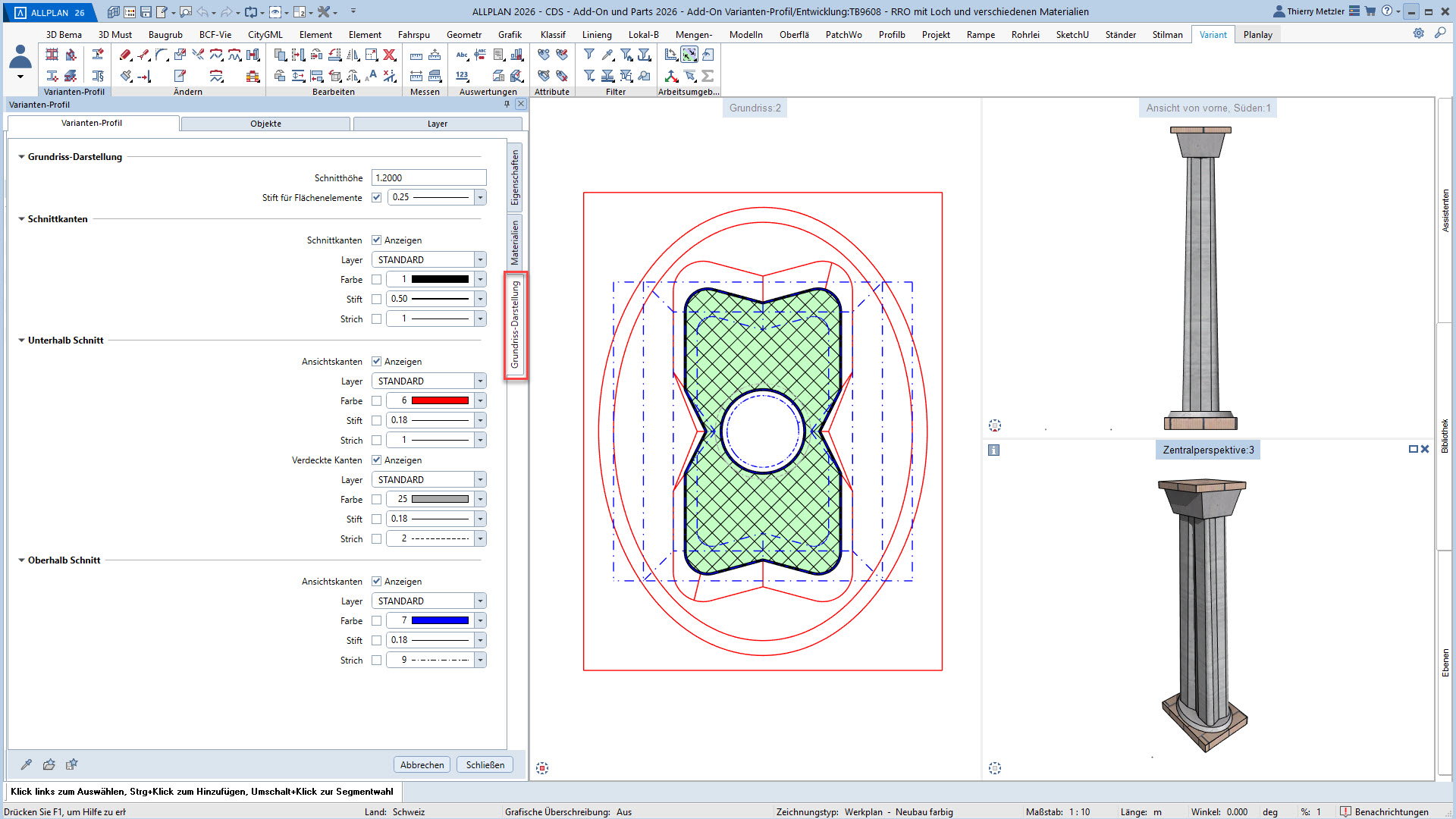

Neben einer detaillierten 3D-Modellierung erzeugt Varianten-Profil automatisch eine korrekte Grundrissdarstellung. Für die 2D-Ausgabe können einzelne Materialien gezielt ausgeblendet werden, um übersichtliche und normgerechte Pläne zu erstellen.

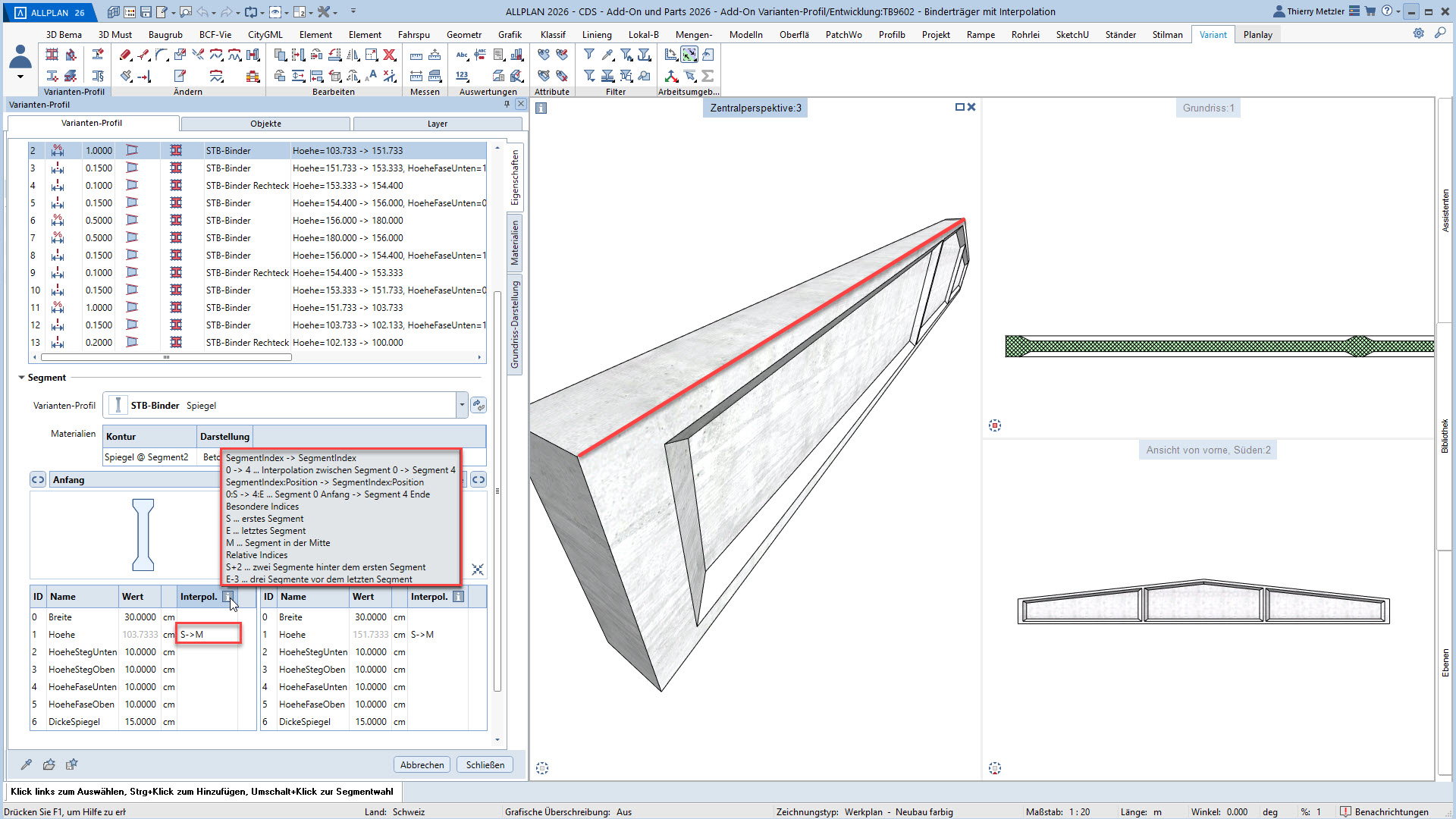

Bei Binderträgern und ähnlichen Konstruktionen lassen sich Materialien segmentübergreifend zusammenfassen. Dadurch entsteht eine saubere und realitätsnahe 3D-Darstellung sowie eine optimierte Datenstruktur für Mengen- und Materialauswertungen.
BIM-konforme Attribute und Auswertungen
Für jedes Material können individuelle Attribute vergeben werden. Dadurch lassen sich BIM-Anforderungen präzise umsetzen und Informationen strukturiert verwalten.
Die Auswertung erfolgt flexibel:
- Auswertung des gesamten Bauteils als Einheit
- Auswertung einzelner Segmente
- Materialbezogene Mengen- und Reportausgaben
- Optimierte Datenbasis für individuelle Reports und BIM-Prozesse

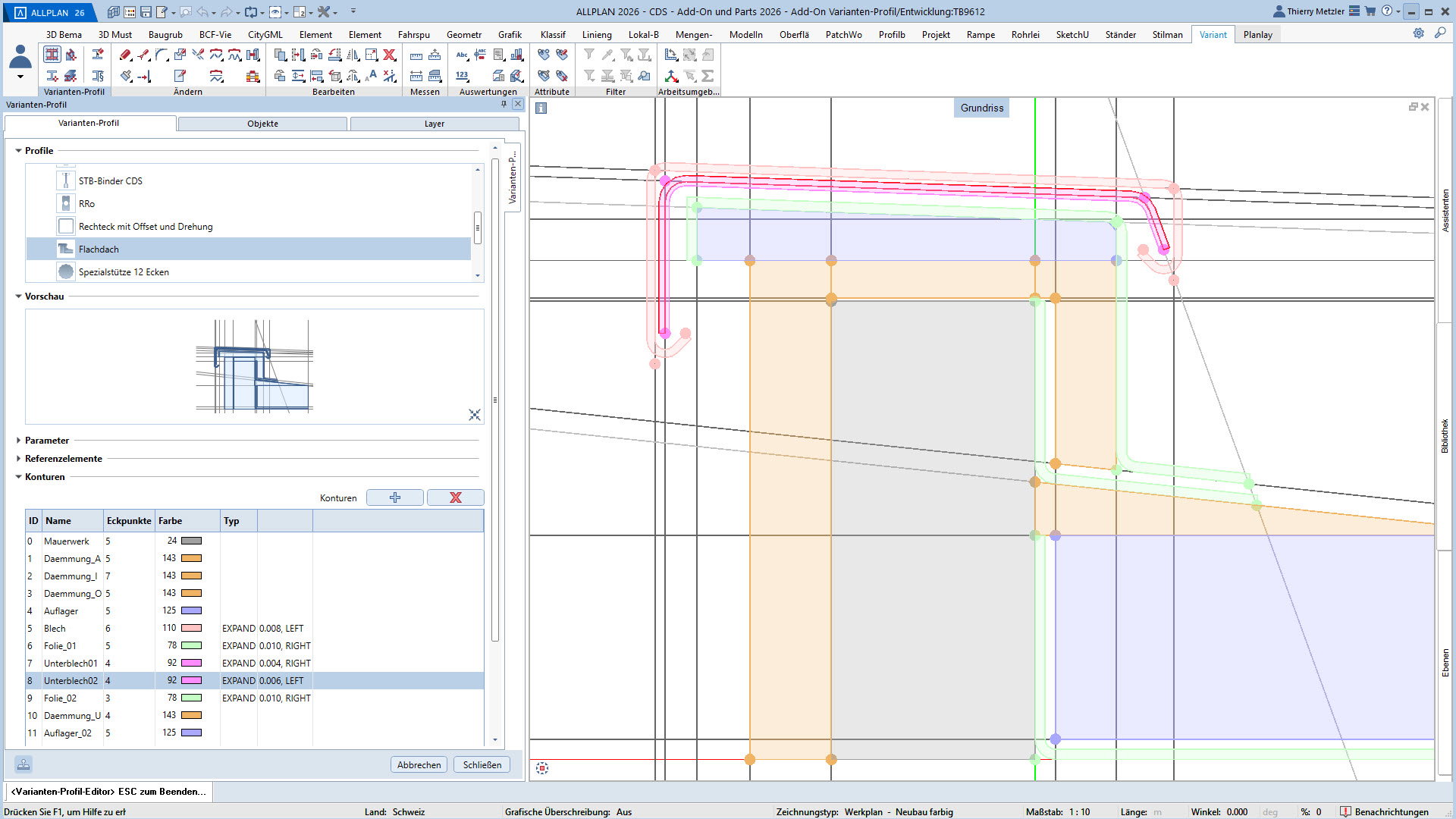

Zentraler Profil-Editor für das gesamte Büro
Mit dem integrierten Profil-Editor verwalten Sie Ihre Profile zentral im Bürostandard (STD). Einmal definierte Profile stehen allen Projektbeteiligten zur Verfügung und sorgen für eine einheitliche Modellierung.

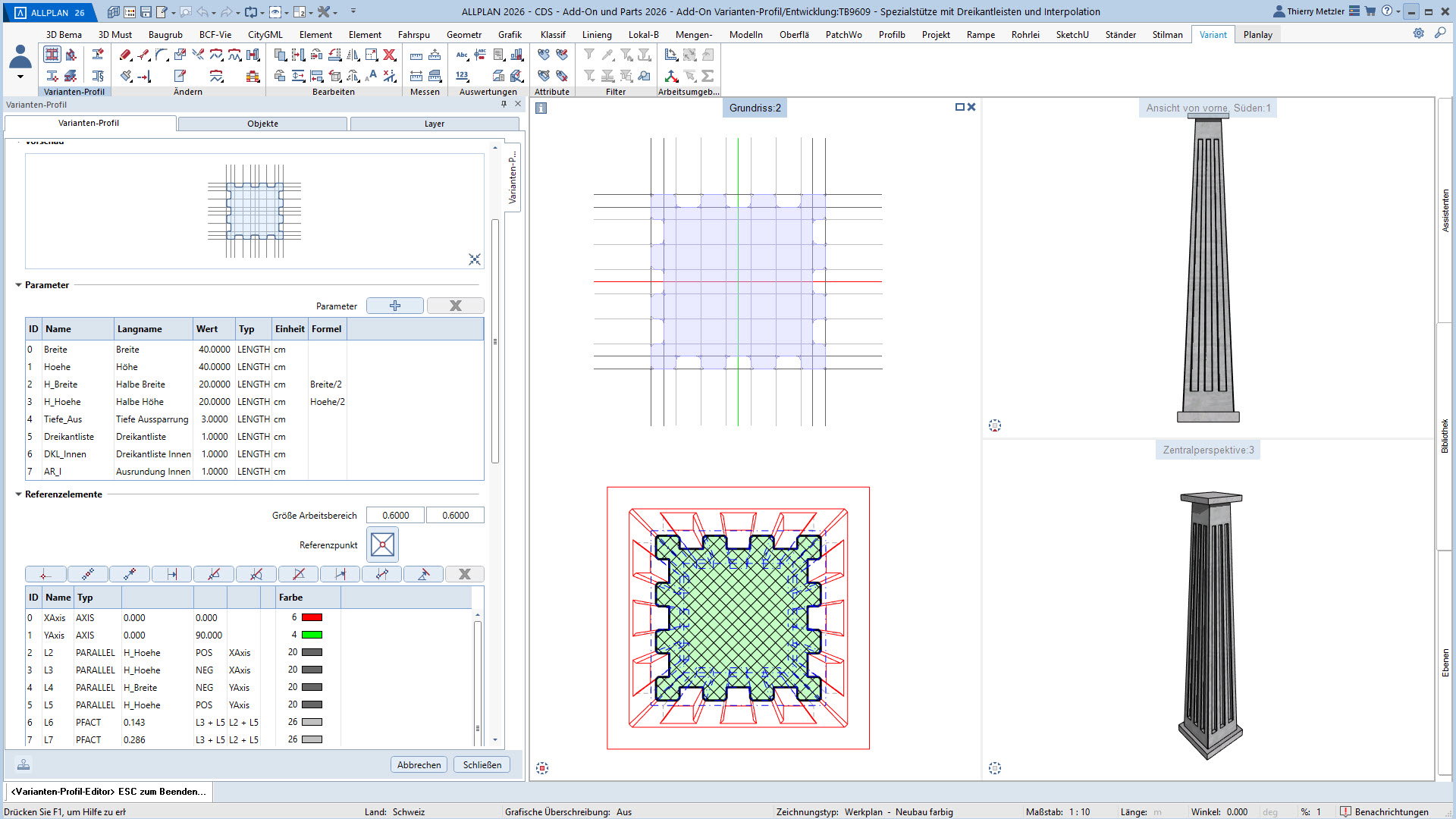

Vollständig parametrisierte Profildefinition

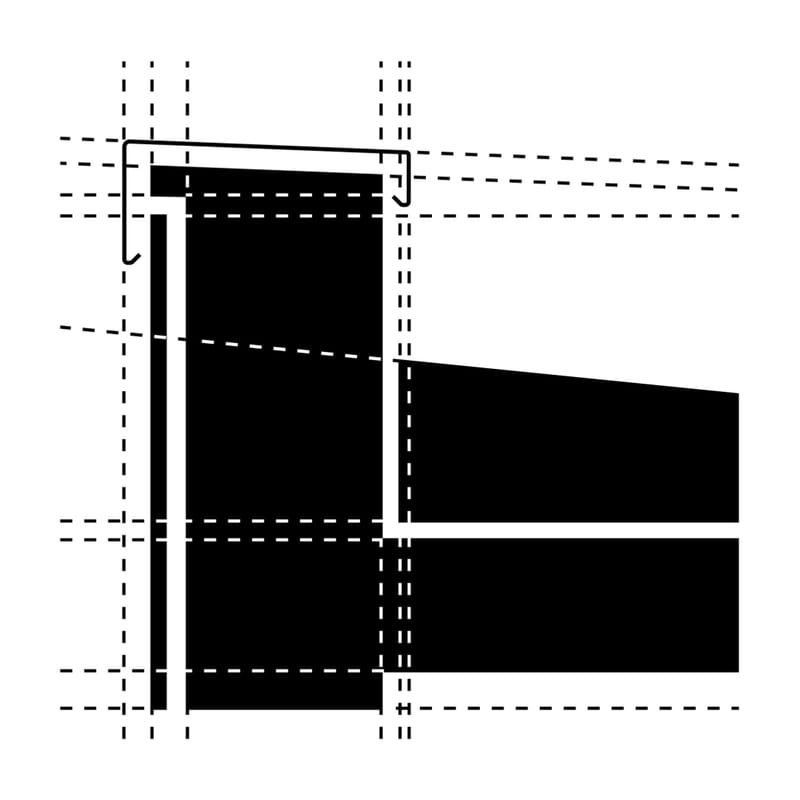

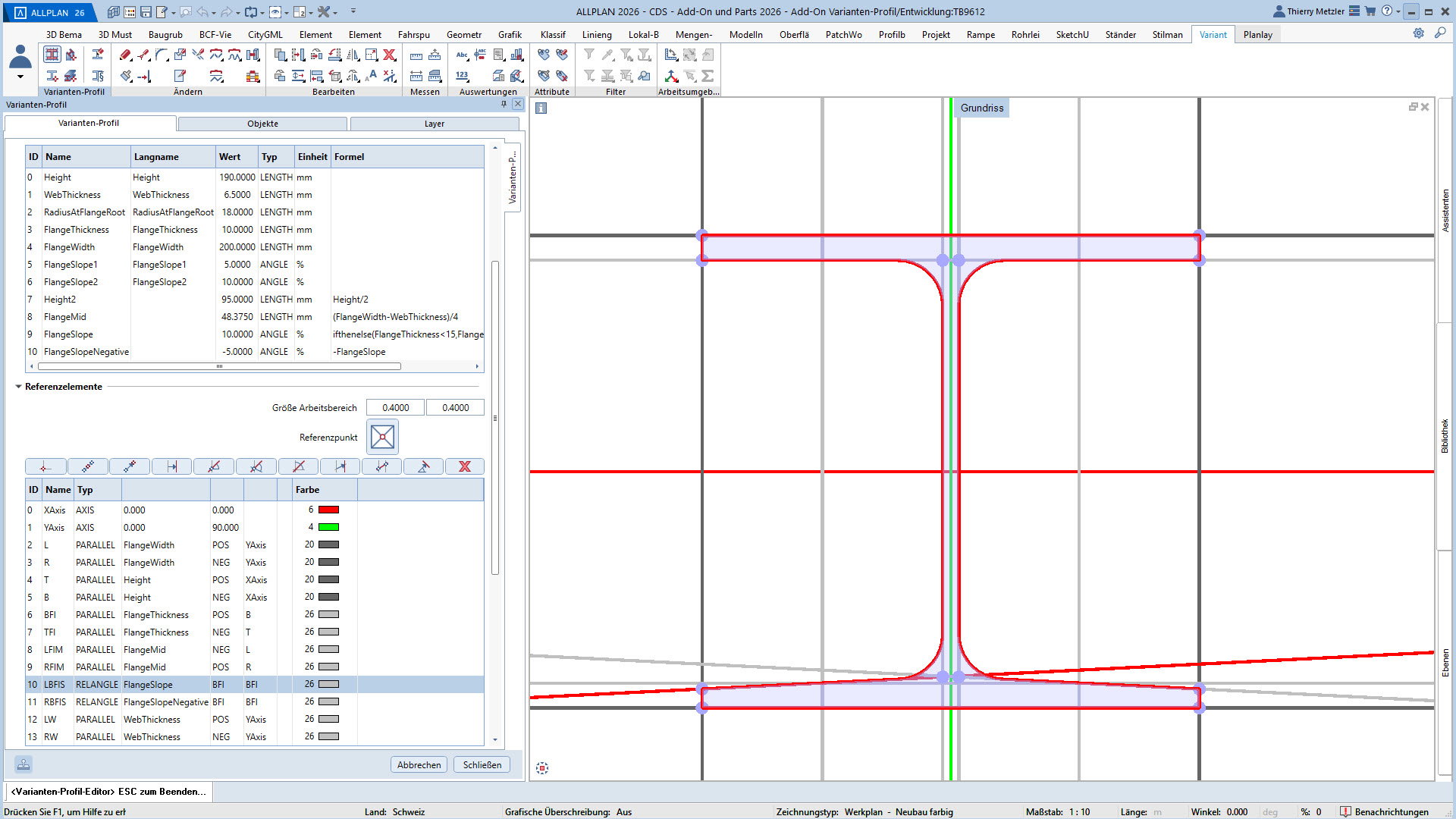

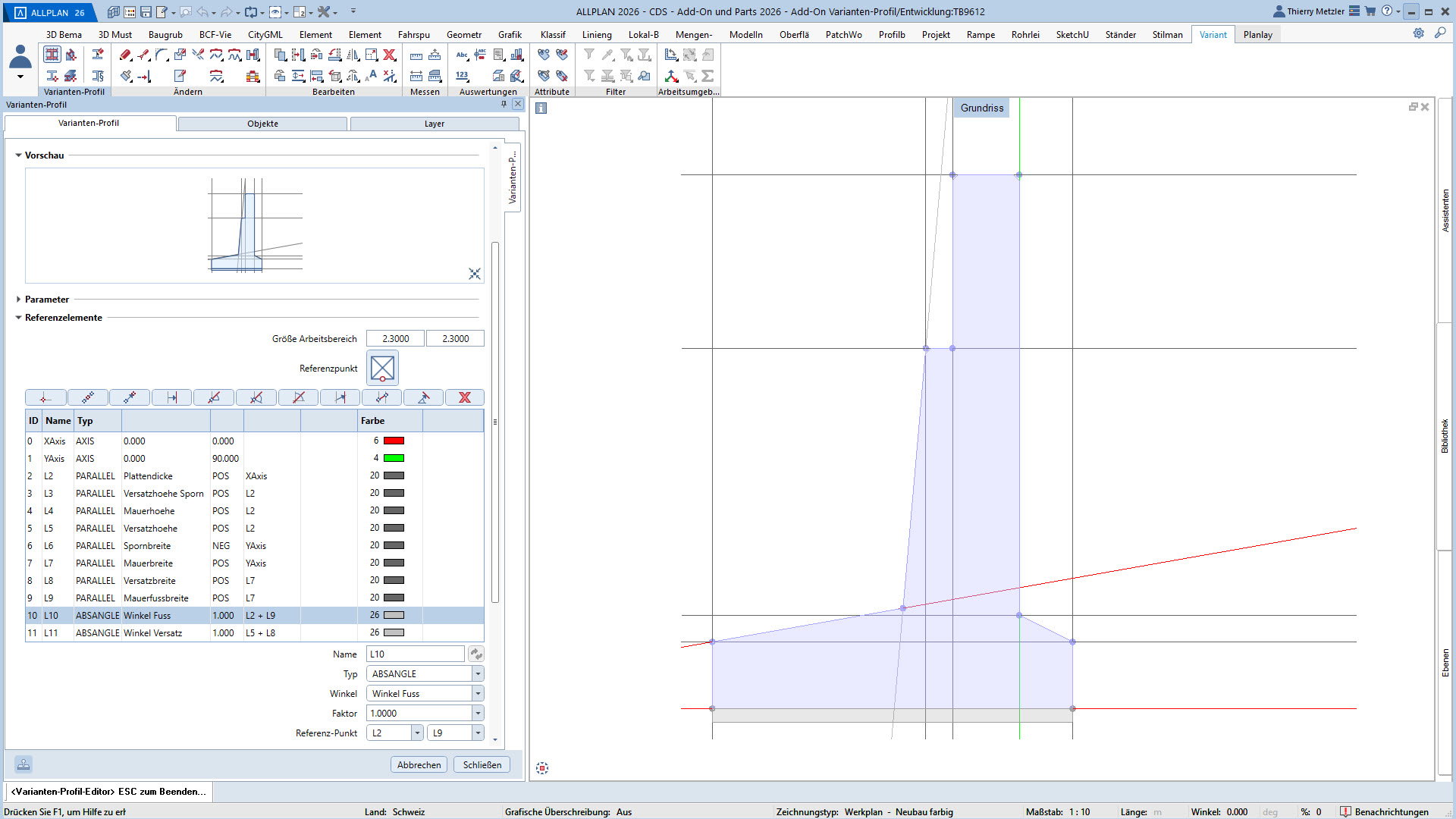

Ein besonderes Highlight ist die intelligente Profilerstellung. Querschnitte werden über Referenzlinien definiert, die beispielsweise Achsen, Abstände und Winkel enthalten können. Sämtliche Referenzlinien werden über frei definierbare Parameter gesteuert.
Dadurch lassen sich komplette Profilfamilien mit wenigen Variablen erzeugen und anpassen. Änderungen an Parametern aktualisieren automatisch den gesamten Querschnitt.

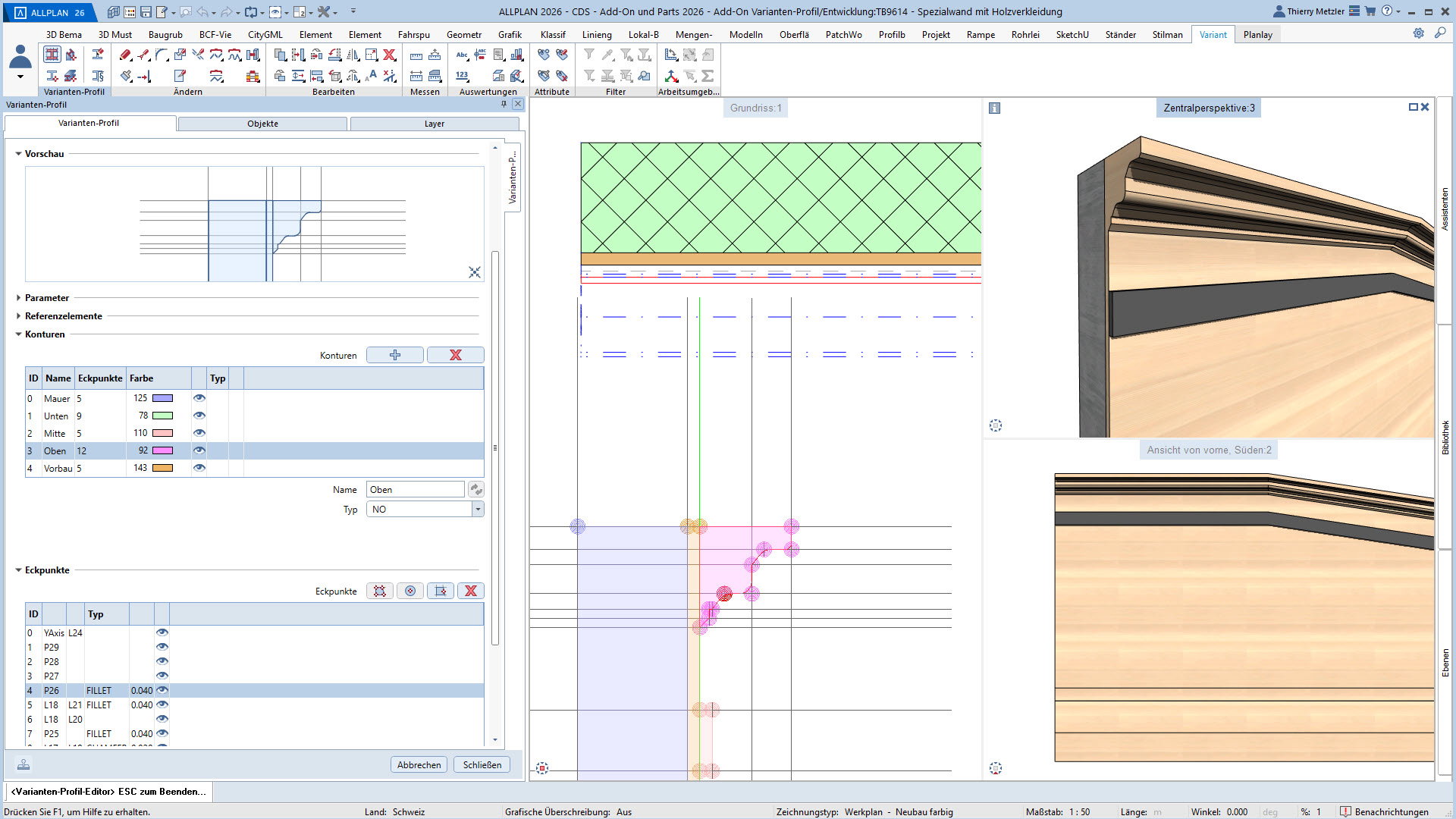

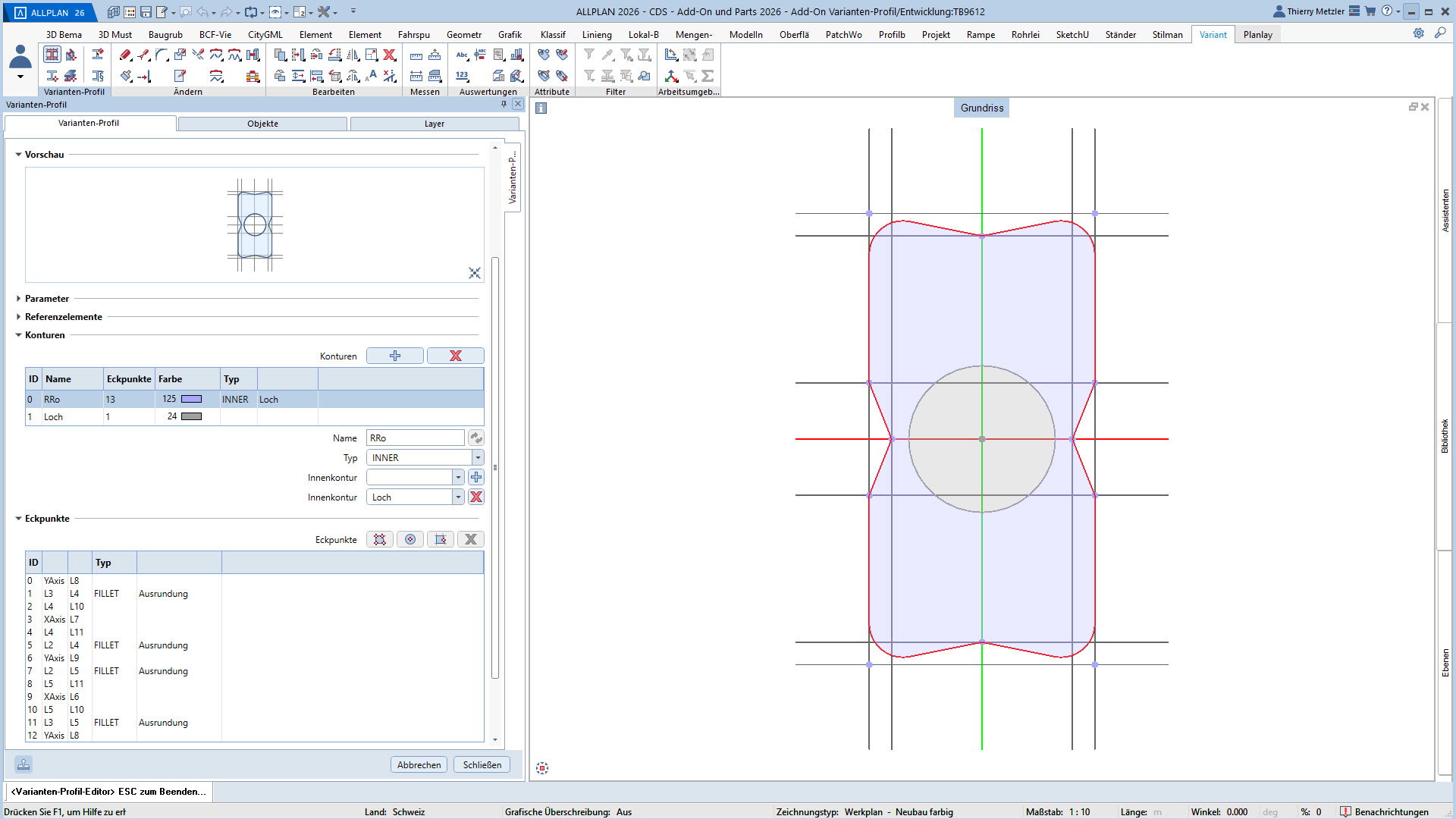

Zusätzlich können die Eckpunkte der Konturen mit Dreikantleisten oder Ausrundungen versehen werden. So entstehen realitätsnahe und fertigungsorientierte Profile mit minimalem Aufwand.
Funktionsübersicht
 |  |  |
| Varianten-Profil Editor | Varianten-Profil-Bauteil erzeugen | Varianten-Profil-Stütze erzeugen |
 |  |  |
| Varianten-Profil-Träger erzeugen | Varianten-Profil ändern | Lizenz anzeigen |
Ihre Vorteile auf einen Blick
- Segmentierte Stützen, Träger, Wände und Sonderbauteile
- Frei definierbare Querschnitte mit mehreren Konturen und Öffnungen
- Individuelle Materialzuweisung pro Kontur
- Parametrische Steuerung über Variablen
- Automatische 3D- und Grundrissdarstellung
- Aussparungen und Durchbrüche integriert
- BIM-konforme Attributverwaltung je Material
- Flexible Mengen- und Reportauswertungen
- Zentrale Profilverwaltung im Bürostandard
- Parametrische Profildefinition mit Referenzlinien, Winkeln und Abständen
- Dreikantleisten und Ausrundungen direkt im Profil integrierbar
Varianten-Profil erweitert Allplan um eine leistungsstarke Lösung für die parametrische Modellierung komplexer Profil- und Detailbauteile – flexibel, effizient und BIM-konform.
Sprachen: Deutsch und Englisch
Systemvoraussetzungen: ALLPLAN 2024-2026
Add-On Hersteller: CDS Bausoftware AG
Add-On Installation und Lizenzierung.pdf
Download SharePoint / Setup 14 Tage testen
Installationsanleitung mit dem Multi Setup inkl. Lizenz Verwaltung
Lizenz
Einzelplatz / Lizenz-Bundle (WIBU):
Die Einzelplatzlizenz / Lizenz-Bundle wird jeweils an eine vorhandene ALLPLAN Lizenz (Arbeitsplatz) gekoppelt und kann so einfach von einem PC auf den anderen übertragen werden.
Dieser Lizenztyp wird mit ALLPLAN 2025 nicht mehr unterstütz, da es im neuen 10Duke Lizenzierungs-System von ALLPLAN keine Arbeitsplatz Nummer mehr gibt.
User-Lizenz (10Duke):
Die User-Lizenzen werden jeweils an die E-Mail Adresse gebunden und funktionieren mit der neuen 10Duke Lizenzierung von ALLPLAN zusammen.
Auch mehrere E-Mail Adressen sind bei diesem Lizenztyp möglich. Die Lizenzen können jeweils im eigenen Büro an andere E-Mail Adressen freigegeben werden.
Bürolizenzen (Kundennummer):
Die Bürolizenz wird jeweils an die ALLPLAN Kundennummer gekoppelt und funktioniert mit allen ALLPLAN Lizenzen im Büro.
Dieser Lizenztyp ist auch unsere Empfehlung. Der Preis richtet sich jeweils an der max. Anzahl ALLPLAN Lizenzen im Büro aus.
Mit den attraktiven Bundles erhalten kleine Büros bis 5 Arbeitsplätze ein spezielles Angebot.
Testversionen:
Sie können das Add-On 14 Tage kostenlos im Büro testen.
Education- / Studentenversionen
Sie erhalten die Lizenzen jeweils für 1 Jahr freigeschaltet.
Mit dem Education Bundle erhalten Sie alle Add-Ons und Parts kostenlos für Ihre Ausbildung.
Die Lizenzen sind nur im Zusammenhang mit einer ALLPLAN Studentenversion (campus.allplan.com) verfügbar.
FAQ
Häufig gestellte Fragen in Verbindung mit dem neuen Lizenz System 10Duke von ALLPLAN.
Hier geht es zum FAQ
Hotline
Support Anfragen zu den Add-On's sind im Keymember Abo enthalten.
Preise
12 Monate Subscription User-Lizenz:
Lizenzpreis pro Mail Adresse: CHF 480/Jahr (CH) / Euro 480/Jahr (EU)
12 Monate Subscription Bürolizenz bis 10 ALLPLAN Lizenzen:
Bürolizenzpreis für alle Arbeitsplätze: CHF 2'400/Jahr (CH) / Euro 2'400/Jahr (EU)
12 Monate Subscription Bürolizenz mehr als 10 ALLPLAN Lizenzen:
Bürolizenzpreis für alle Arbeitsplätze: CHF 4'800/Jahr (CH) / Euro 4'800/Jahr (EU)
12 Monate Subscription Bürolizenz mehr als 50 ALLPLAN Lizenzen:
Preis auf Anfrage
Vertragsbedingungen: Automatische Verlängerung um 12 Monate
Kündigungsfrist: 3 Monate zum Ende der Vertragslaufzeit
Alle Preise exkl. MwSt.
