Beschichtung
Cooming soon
Beschichtungen schnell, präzise und parametrisch erstellen
Mit dem Allplan Add-On Beschichtung lassen sich Beschichtungen direkt in Allplan als intelligente 3D-Objekte erzeugen und flexibel an bestehende Bauteile anpassen. Ob Wände, Profilwände, Tragwerkselemente oder komplexe 3D-Geometrien – Beschichtungen können gezielt auf vorhandene Bauteile angewendet, parametrisch angepasst und bei Änderungen am Modell aktualisiert werden.
Funktionsübersicht
 |  |  |
| Beschichtung erzeugen | Linien Beschichtung erzeugen | Punkt Beschichtung erzeugen |
 |  |  |
| Beschichtung ändern | Beschichtung aktualisieren | Lizenz anzeigen |

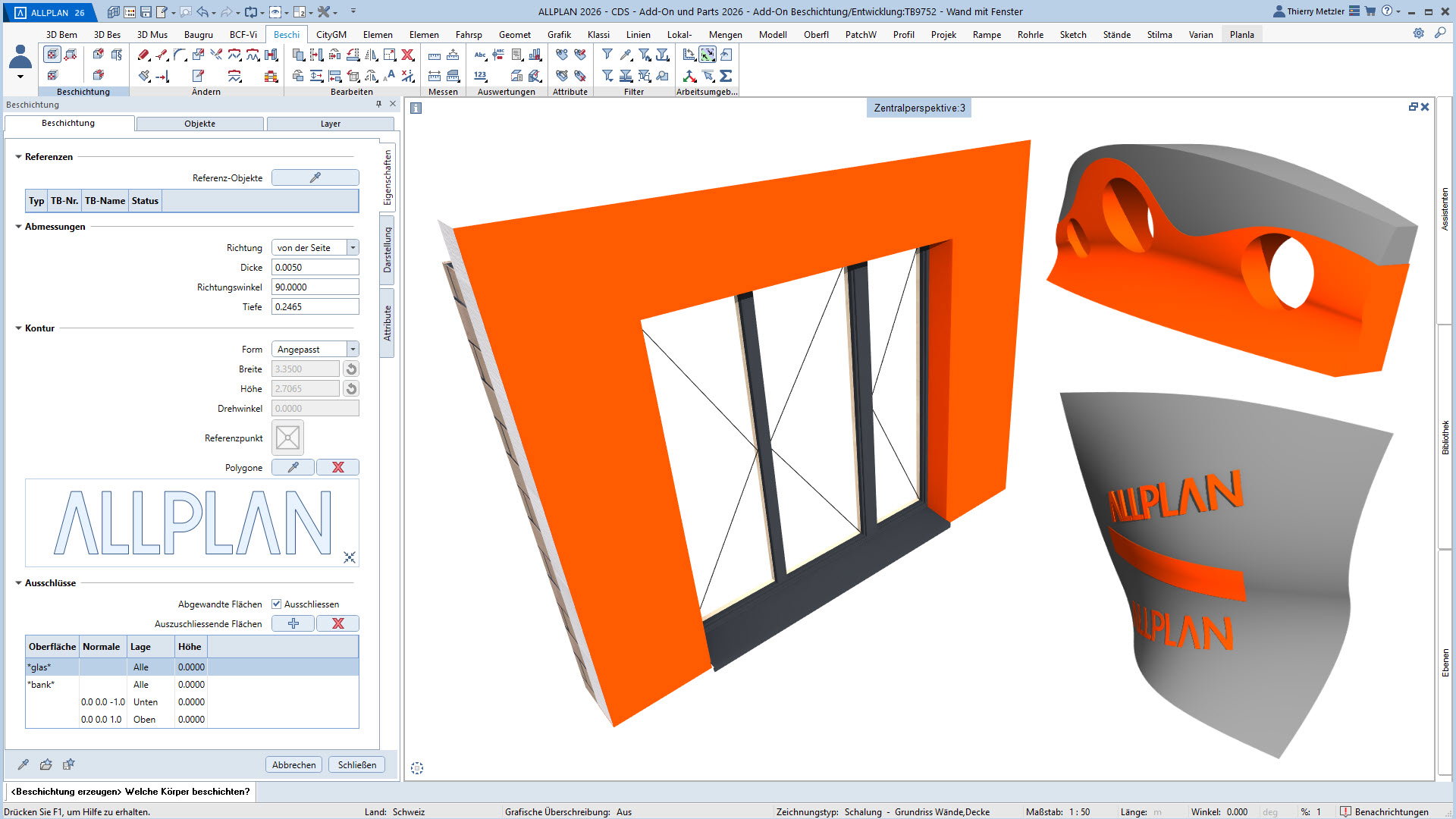

Beschichtungen einfach dort erzeugen, wo sie benötigt werden
Definieren Sie Dicke, Tiefe, Höhe, Breite, Form und Richtung der Beschichtung und passen Sie die Geometrie individuell an Ihre Anforderungen an. Neben rechteckigen Formen können auch Polygone und komplexe Konturen verwendet werden.
Die Beschichtungsrichtung wird dabei übersichtlich angezeigt und kann bei Bedarf jederzeit umgedreht werden – besonders praktisch bei Innen- und Außenflächen.
Präzise auf vorhandene Bauteile anwenden
Das Add-On erkennt und verwendet bestehende Allplan-Geometrien als Referenzobjekte. Dadurch können Beschichtungen gezielt an vorhandene Bauteile angepasst werden.
Dabei lassen sich unter anderem Wände, Profilwände, Fenster, Türen, benutzerdefinierte Bauteile und weitere allgemeine 3D-Körper beschichten.
Auch bei komplexen Geometrien können bestimmte Flächen gezielt ein- oder ausgeschlossen werden. So lässt sich beispielsweise eine komplette Wand beschichten, während Fenster-, Tür- oder andere definierte Bereiche ausgespart werden.
Referenziert statt statisch
Ein besonderer Vorteil des Add-Ons ist die Verknüpfung mit den referenzierten Bauteilen.
Ändert sich beispielsweise eine Wand oder ein anderes zugrunde liegendes Objekt, kann die zugehörige Beschichtung aktualisiert werden. Die Beschichtung muss dadurch nicht jedes Mal vollständig neu erstellt werden.
Auch bei mehreren Beschichtungen ist eine komfortable Aktualisierung möglich. Fehlende Referenzen werden erkannt und können direkt über die Palette neu zugewiesen werden.
Flexibel bearbeitbare 3D-Objekte
Beschichtungen können als benutzerdefiniertes Bauteil innerhalb einer Elementgruppe erzeugt werden. Dadurch bleibt die Geometrie flexibel bearbeitbar und kann punktmodifiziert werden, ohne dass das Objekt aufgelöst werden muss.
Zusätzlich können relevante Informationen, wie beispielsweise die Schichtdicke, als Attribut am Bauteil gespeichert werden.
Übersicht
- Punkt-, Linien- und polygonale Beschichtungen
- Beschichtungen auf Wänden und Profilwänden
- Beschichtung von Tragwerkselementen
- Anwendung auf komplexe 3D-Körper
- Frei definierbare Dicke und Tiefe
- Individuelle Höhe und Breite
- Verschiedene Konturformen
- Übernahme und Bearbeitung vorhandener Polygone
- Freie Definition der Beschichtungsrichtung
- Anzeige der Beschichtungsrichtung über einen Richtungspfeil
- Flächen gezielt auswählen oder ausschließen
- Referenzobjekte speichern und verwalten
- Fehlende Referenzen erkennen und neu zuweisen
- Beschichtungen aktualisieren
- Perfekte Grundrissdarstellung
- Speicherung von Attributen und Schichtdicke
- Unterstützung von Elementgruppen
Verfügbare Sprachen: Deutsch, Englisch, Französisch, Italienisch, Slowenisch, Spanisch, Kroatisch, Türkisch, Niederländisch, Tschechisch, Slowakisch und Griechisch
Systemvoraussetzungen: ALLPLAN 2024-2027
Add-On Hersteller: CDS Bausoftware AG
Add-On Installation und Lizenzierung.pdf
Download SharePoint / Setup 14 Tage testen
Installationsanleitung mit dem Multi Setup inkl. Lizenz Verwaltung
Lizenz
Einzelplatz / Lizenz-Bundle (WIBU):
Die Einzelplatzlizenz / Lizenz-Bundle wird jeweils an eine vorhandene ALLPLAN Lizenz (Arbeitsplatz) gekoppelt und kann so einfach von einem PC auf den anderen übertragen werden.
Dieser Lizenztyp wird mit ALLPLAN 2025 nicht mehr unterstütz, da es im neuen 10Duke Lizenzierungs-System von ALLPLAN keine Arbeitsplatz Nummer mehr gibt.
User-Lizenz (10Duke):
Die User-Lizenzen werden jeweils an die E-Mail Adresse gebunden und funktionieren mit der neuen 10Duke Lizenzierung von ALLPLAN zusammen.
Auch mehrere E-Mail Adressen sind bei diesem Lizenztyp möglich. Die Lizenzen können jeweils im eigenen Büro an andere E-Mail Adressen freigegeben werden.
Bürolizenzen (Kundennummer):
Die Bürolizenz wird jeweils an die ALLPLAN Kundennummer gekoppelt und funktioniert mit allen ALLPLAN Lizenzen im Büro.
Dieser Lizenztyp ist auch unsere Empfehlung. Der Preis richtet sich jeweils an der max. Anzahl ALLPLAN Lizenzen im Büro aus.
Mit den attraktiven Bundles erhalten kleine Büros bis 5 Arbeitsplätze ein spezielles Angebot.
Testversionen:
Sie können das Add-On 14 Tage kostenlos im Büro testen.
Education- / Studentenversionen
Sie erhalten die Lizenzen jeweils für 1 Jahr freigeschaltet.
Mit dem Education Bundle erhalten Sie alle Add-Ons und Parts kostenlos für Ihre Ausbildung.
Die Lizenzen sind nur im Zusammenhang mit einer ALLPLAN Studentenversion (campus.allplan.com) verfügbar.
FAQ
Häufig gestellte Fragen in Verbindung mit dem neuen Lizenz System 10Duke von ALLPLAN.
Hier geht es zum FAQ
Hotline
Support Anfragen zu den Add-On's sind im Keymember Abo enthalten.
Bundle
Das ALLPLAN Add-On Beschichtung ist ebenfalls im Add-On Bundle Ultimate enthalten.
Hier geht es zur Bundle Übersicht
Preise
12 Monate Subscription User-Lizenz:
Lizenzpreis pro Mail Adresse: CHF 210.-/Jahr (CH) / Euro 210.-/Jahr (EU)
12 Monate Subscription Bürolizenz bis 10 ALLPLAN Lizenzen:
Bürolizenzpreis für alle Arbeitsplätze: CHF 1'050.-/Jahr (CH) / Euro 1'050.-/Jahr (EU)
12 Monate Subscription Bürolizenz mehr als 10 ALLPLAN Lizenzen:
Bürolizenzpreis für alle Arbeitsplätze: CHF 2'100.-/Jahr (CH) / Euro 2'100.-/Jahr (EU)
12 Monate Subscription Bürolizenz mehr als 50 ALLPLAN Lizenzen:
Preis auf Anfrage
Vertragsbedingungen: Automatische Verlängerung um 12 Monate
Kündigungsfrist: 3 Monate zum Ende der Vertragslaufzeit
Alle Preise exkl. MwSt.
