3D-Beschriftung für Allplan
Das Allplan Add-On 3D-Beschriftung bringt Informationen direkt an das 3D-Modell – präzise, flexibel und intelligent.

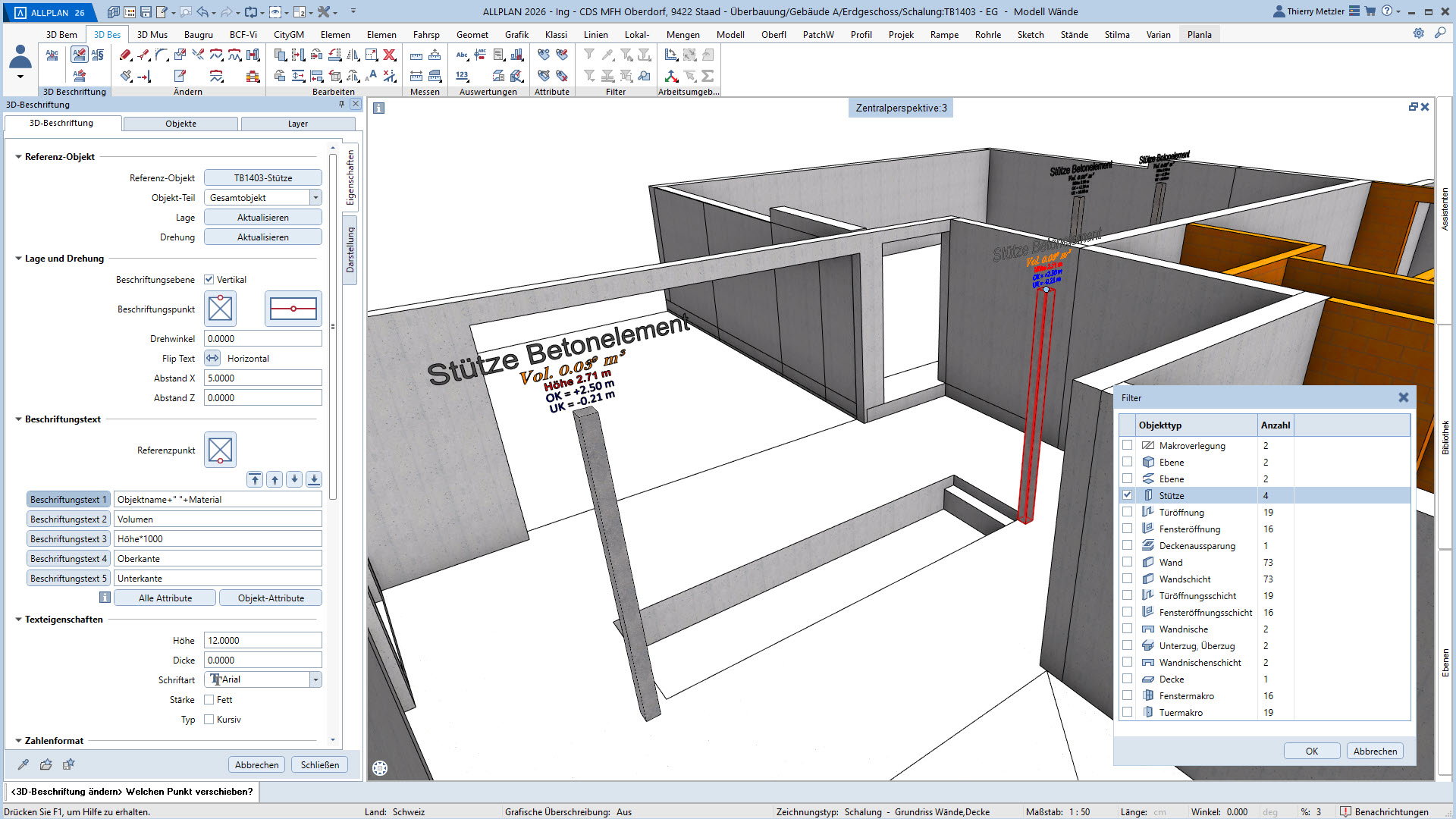

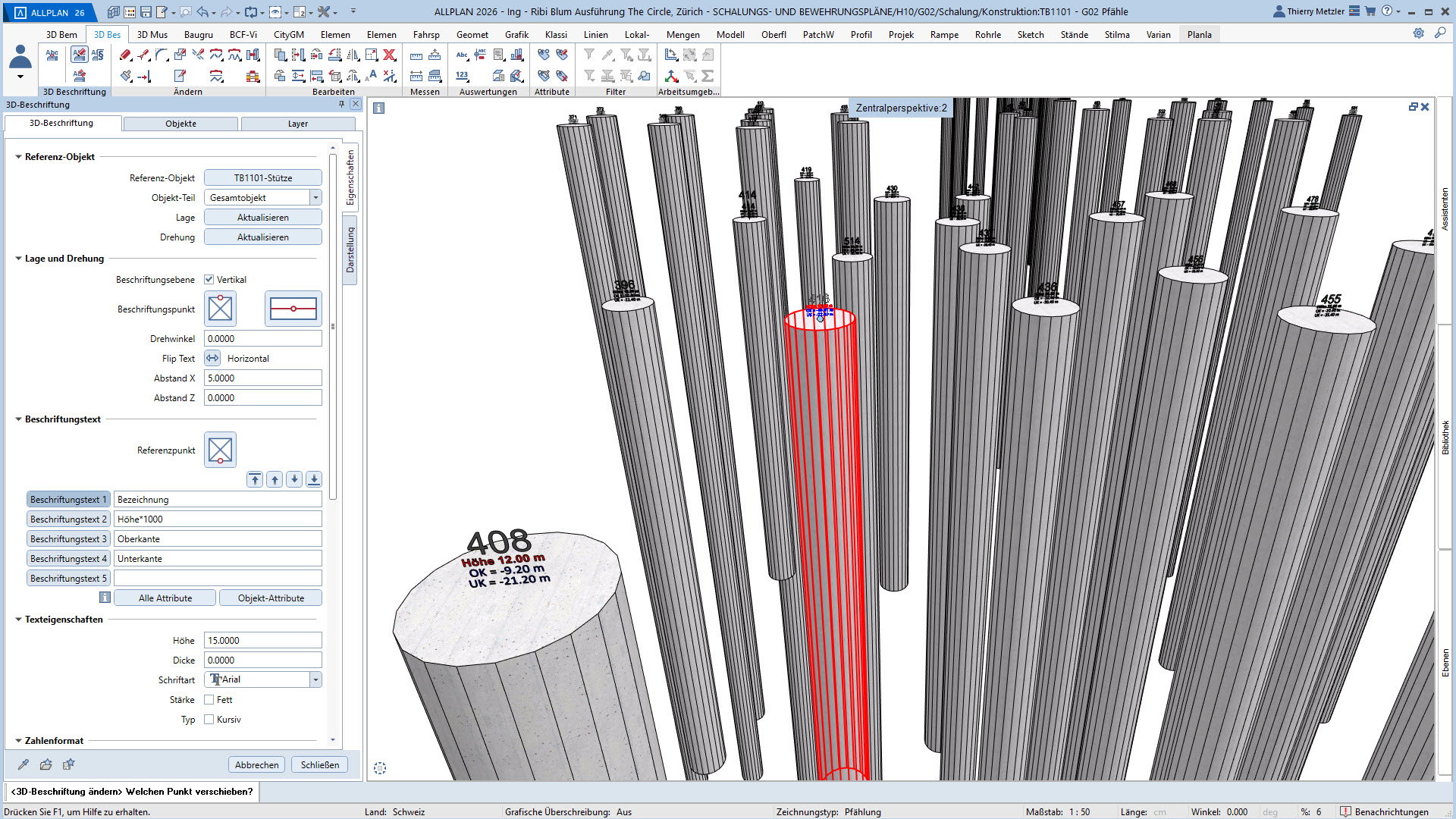

Mit der 3D-Beschriftung lassen sich beliebige 3D-Elemente direkt im Modell beschriften. Dabei können Informationen aus den Allplan-Attributen dynamisch ausgelesen und mit frei definierbaren Texten kombiniert werden. So werden aus einfachen Modellobjekten aussagekräftige, individuelle Beschriftungen – ohne zusätzliche 2D-Konstruktionen.

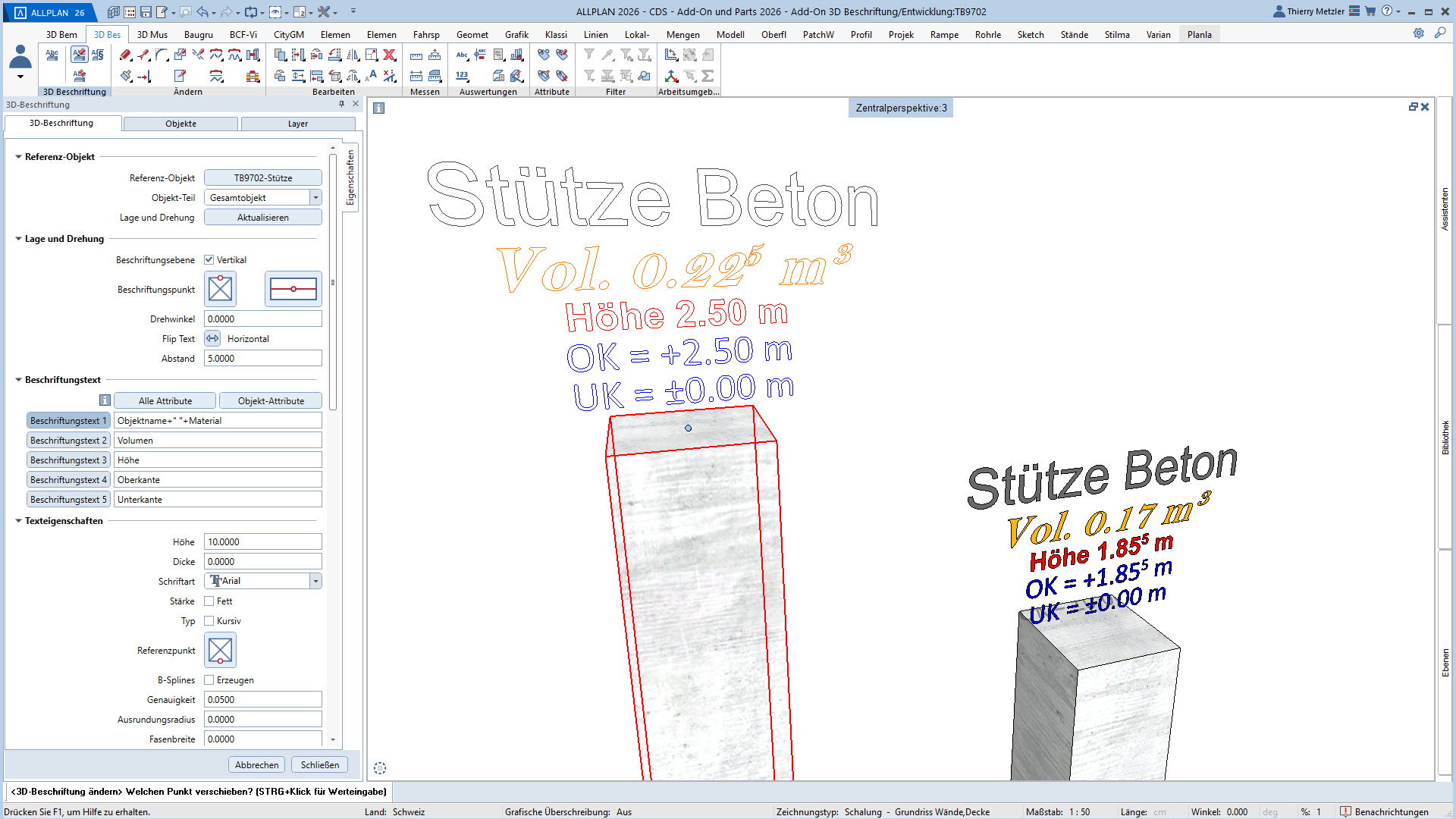

Dynamische Beschriftungen mit echten Modelldaten
Ob Bauteilinformationen, Abmessungen, Materialangaben, Funktionen oder frei definierte Texte: Die Inhalte der Beschriftung können über Formeln und Attribute individuell zusammengestellt werden.

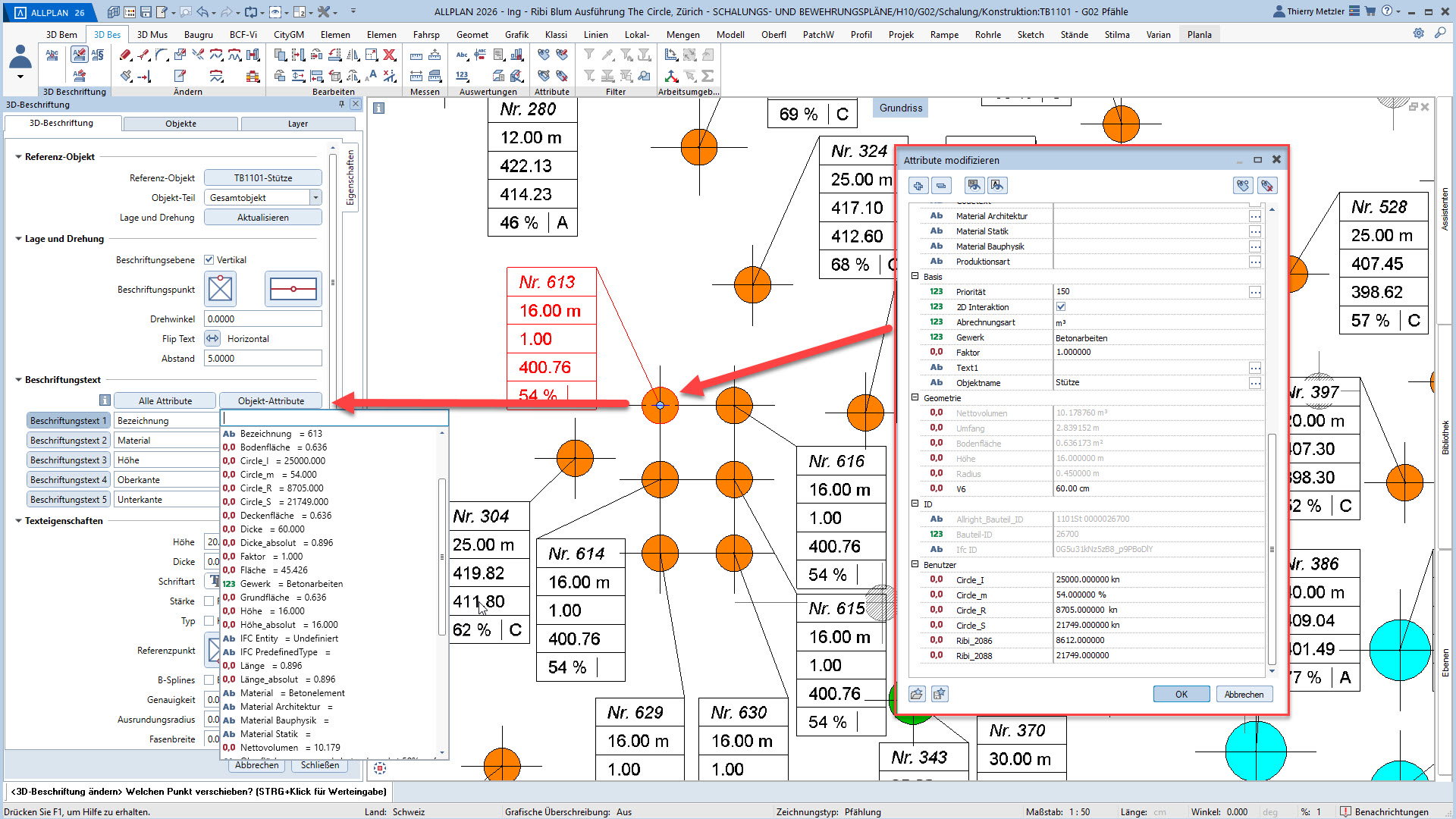

Die vorhandenen Attribute des referenzierten Objekts lassen sich komfortabel suchen und auswählen. Statt kryptischer Attributnummern werden im Dialog die verständlichen Attributnamen angezeigt. Damit wird die Erstellung komplexer Beschriftungen deutlich einfacher und übersichtlicher.
Einmal definiert, bleibt die Beschriftung mit dem Modell verknüpft. Ändern sich die relevanten Attribute, können die Beschriftungen aktualisiert werden.
Mehrzeilig. Individuell. Frei formatierbar.
Jede Zeile einer 3D-Beschriftung kann individuell gestaltet werden. Schriftart, Texthöhe, Stift, Farbe, Fett- oder Kursivschrift und weitere Formate lassen sich zeilenweise festlegen.
Auch die Reihenfolge der Zeilen kann flexibel angepasst werden. So entstehen Beschriftungen, die exakt zum jeweiligen Anwendungsfall und zur gewünschten Darstellung passen.

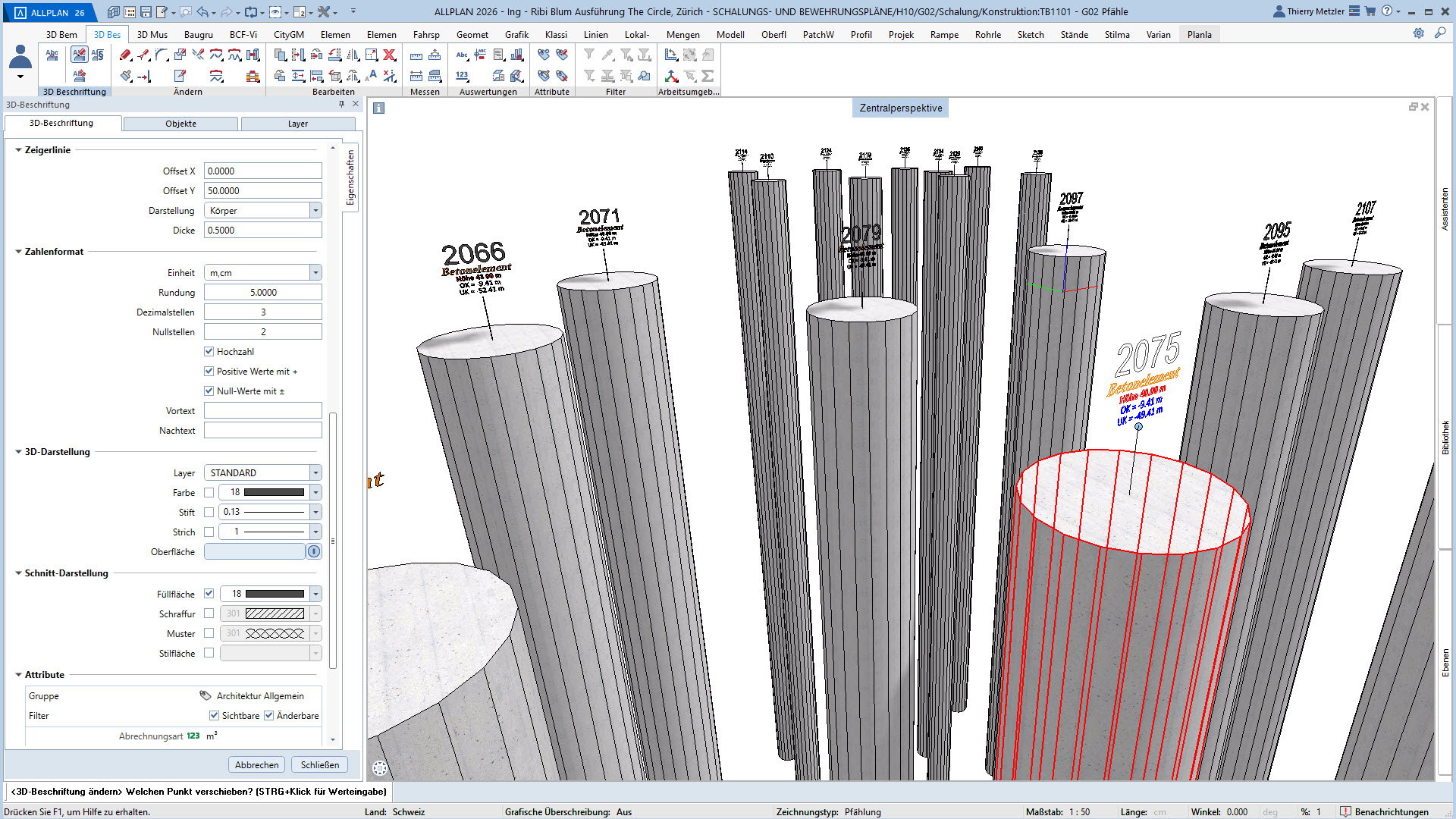

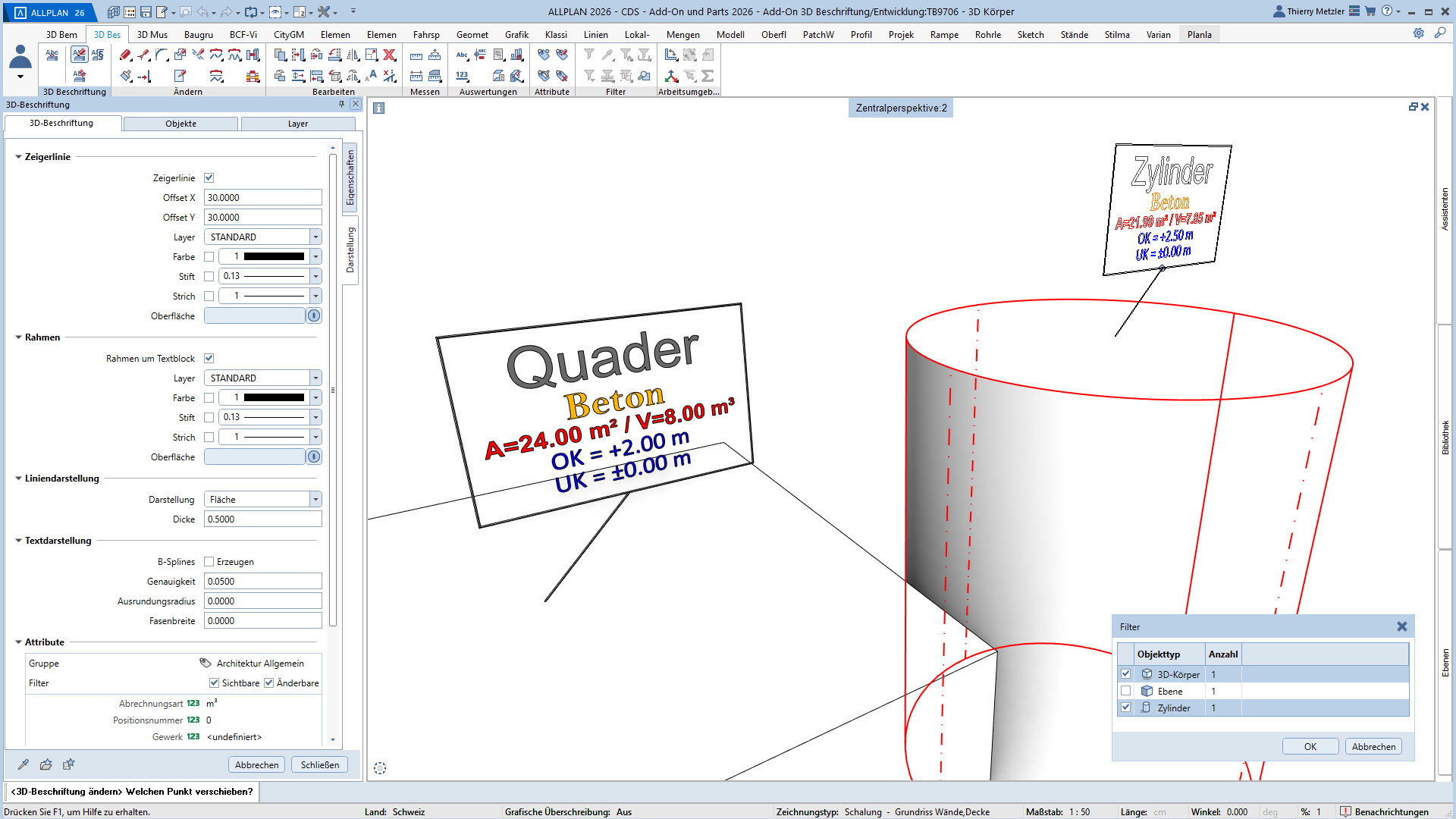

Zeigerlinien für eine klare Zuordnung
Mit der integrierten Zeigerlinie lassen sich Beschriftungen frei im Raum platzieren und eindeutig einem Objekt zuordnen. Position und Darstellung der Zeigerlinie können individuell angepasst werden.
Das referenzierte Objekt wird bei der Bearbeitung zusätzlich hervorgehoben – so ist jederzeit klar erkennbar, welches Bauteil beschriftet wird.
Automatisch richtig ausgerichtet
3D-Beschriftungen müssen nicht mühsam von Hand ausgerichtet werden.

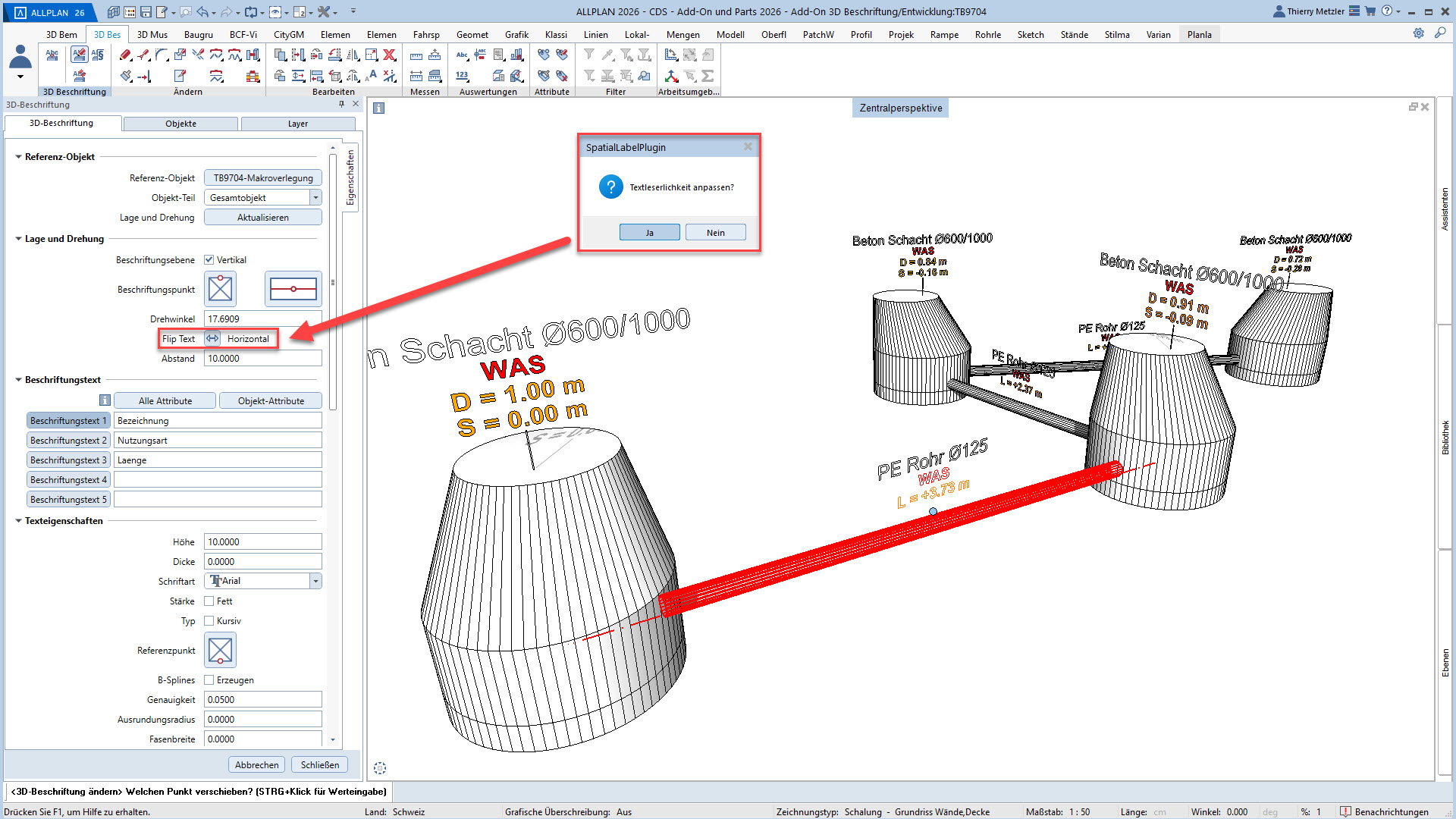

Beim Erzeugen wird automatisch versucht, den Text so auszurichten, dass er aus der aktuellen Blickrichtung gut lesbar ist. Auch beim Aktualisieren einer Beschriftung kann die Textausrichtung automatisch an die aktuelle Projektion angepasst werden.

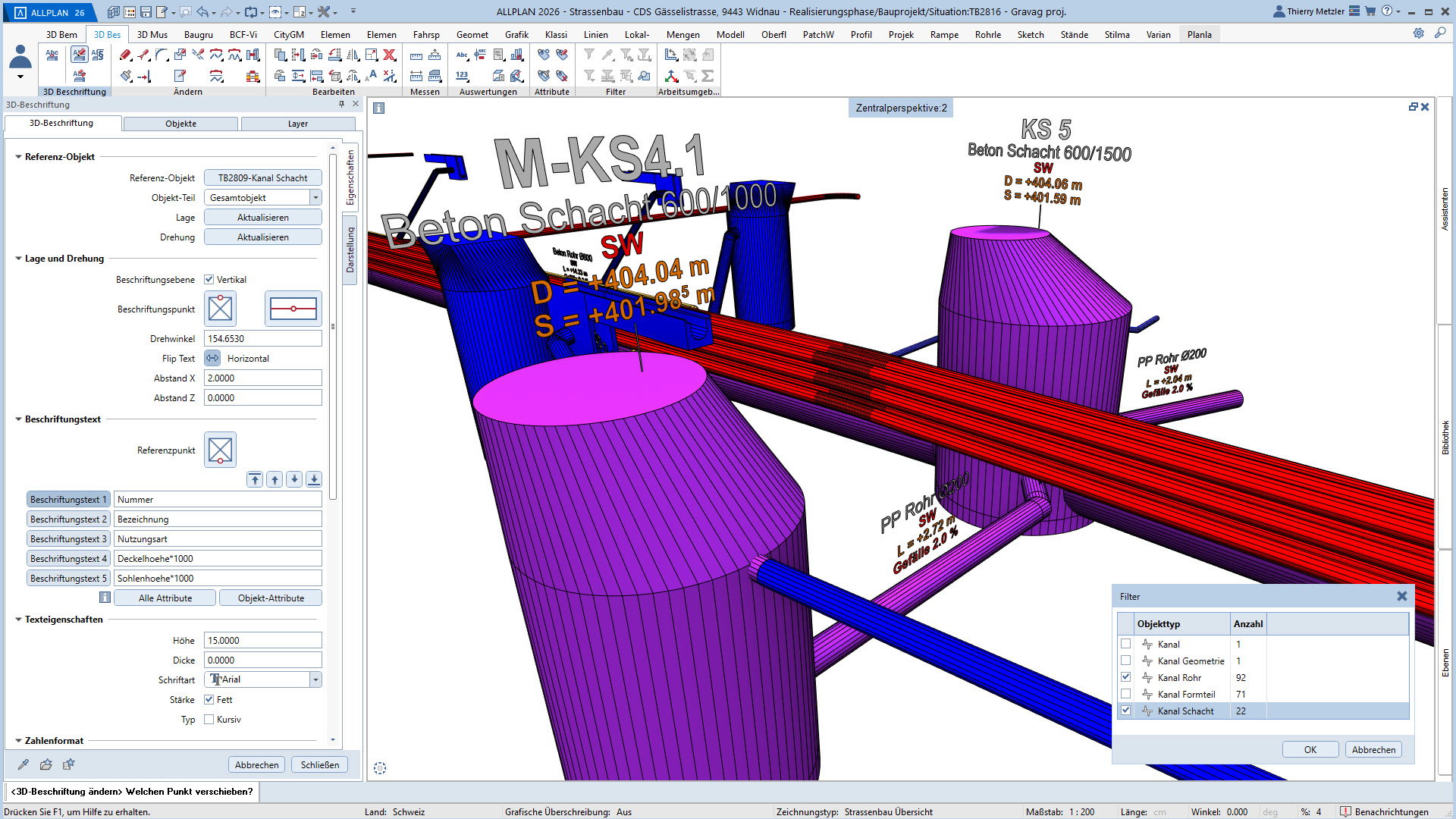

Dabei werden unter anderem Drehungen und die tatsächliche Geometrie von 3D-Elementen und Makros berücksichtigt. So sitzen Beschriftungen beispielsweise bei Kanal-Makros oder Rohrleitungen automatisch an der passenden Position und in der richtigen Orientierung.
Leistungsstarke Formel- und Attributfunktionen
Die 3D-Beschriftung verbindet die Flexibilität von Formeln mit den Informationen des digitalen Gebäudemodells.

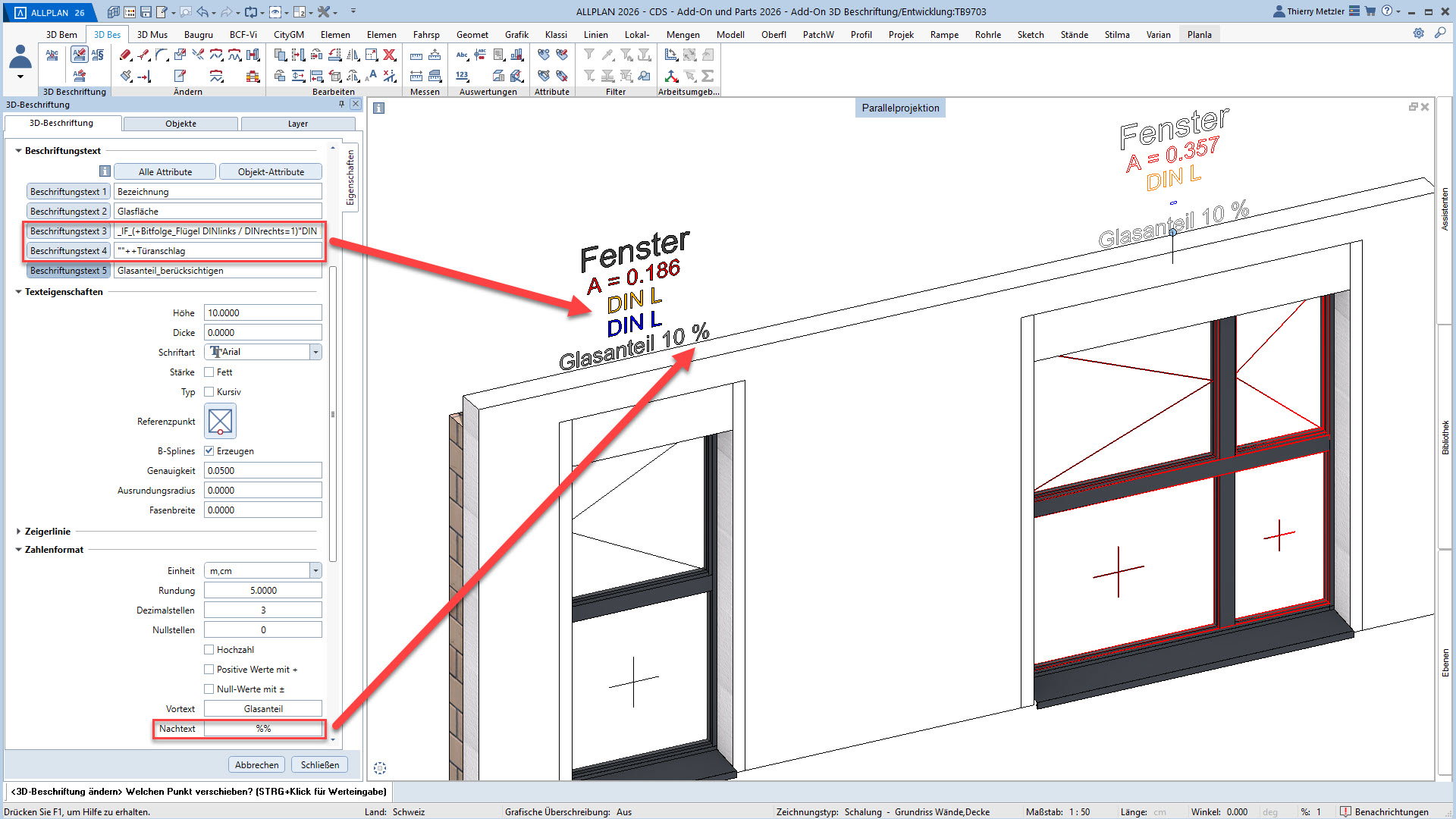

Attributwerte können nicht nur direkt ausgegeben, sondern auch formatiert werden – beispielsweise mit:
- Einheiten
- Vor- und Nachkommastellen
- Vor- und Nachtext
- Vorzeichen
- Hochstellungen
- individuellen Textformatierungen
Auch Enum-Attribute können als Klartext ausgegeben werden. So erscheint beispielsweise bei einem Gewerk nicht nur ein Zahlenwert, sondern die zugehörige Bezeichnung.
Durch die Unterstützung von Escape-Sequenzen lassen sich zudem komplexe Textdarstellungen realisieren. Damit können auch anspruchsvolle 2D-Textformatierungen innerhalb einer 3D-Beschriftung genutzt werden.

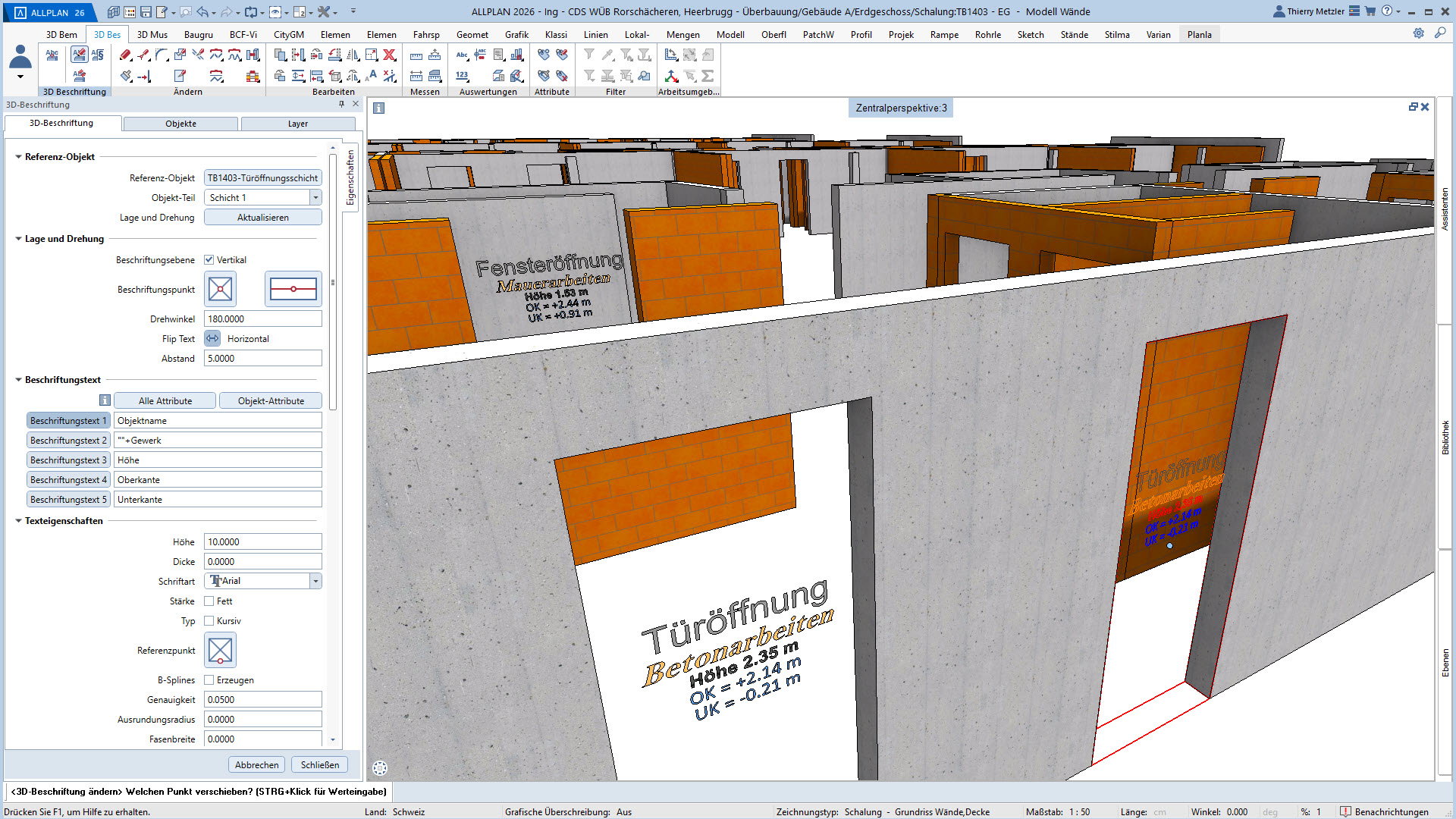

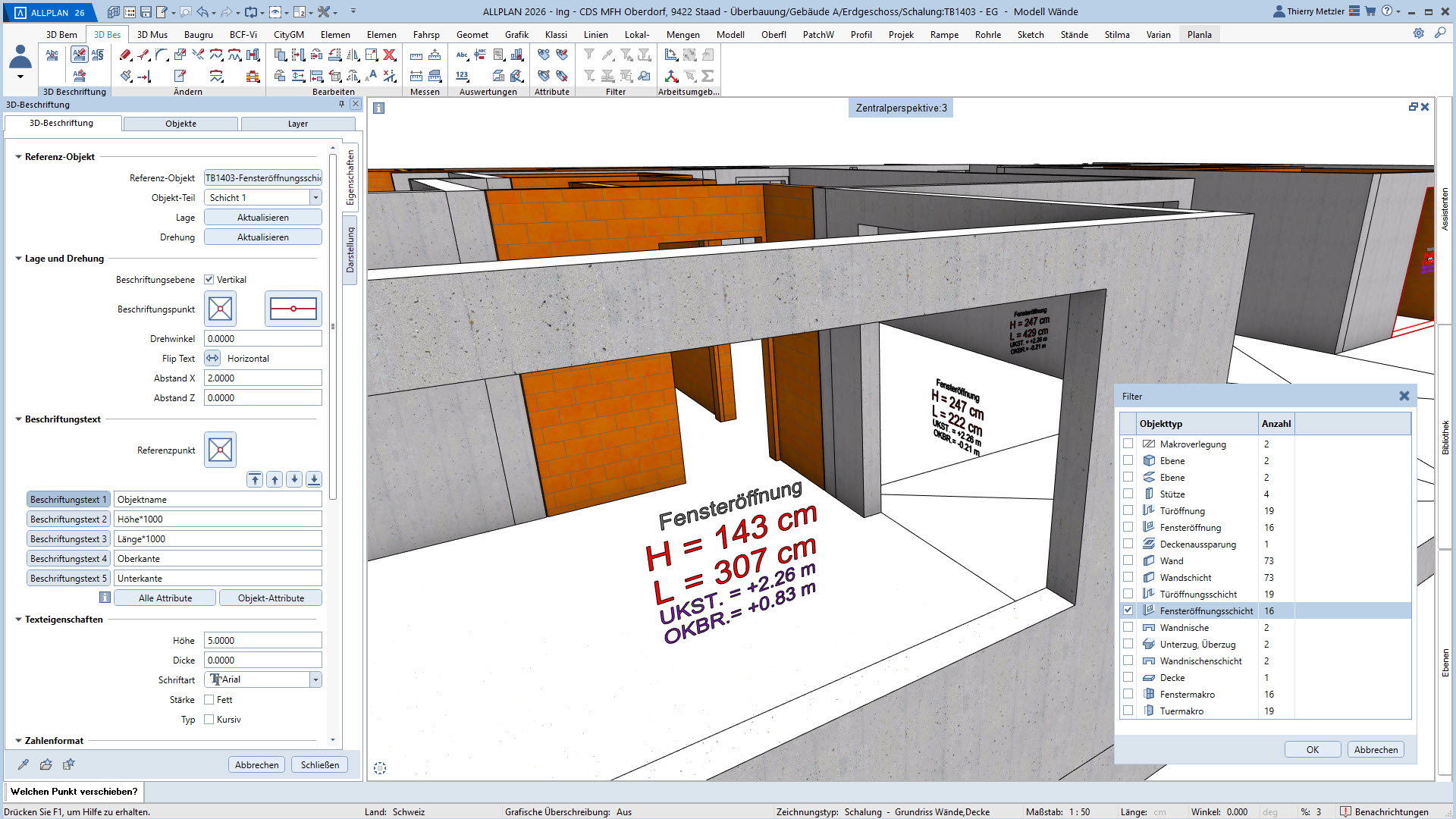

Intelligente Beschriftung für Türen, Fenster und Öffnungen
Auch bei Öffnungen und Makros spielt die räumliche Orientierung eine wichtige Rolle.

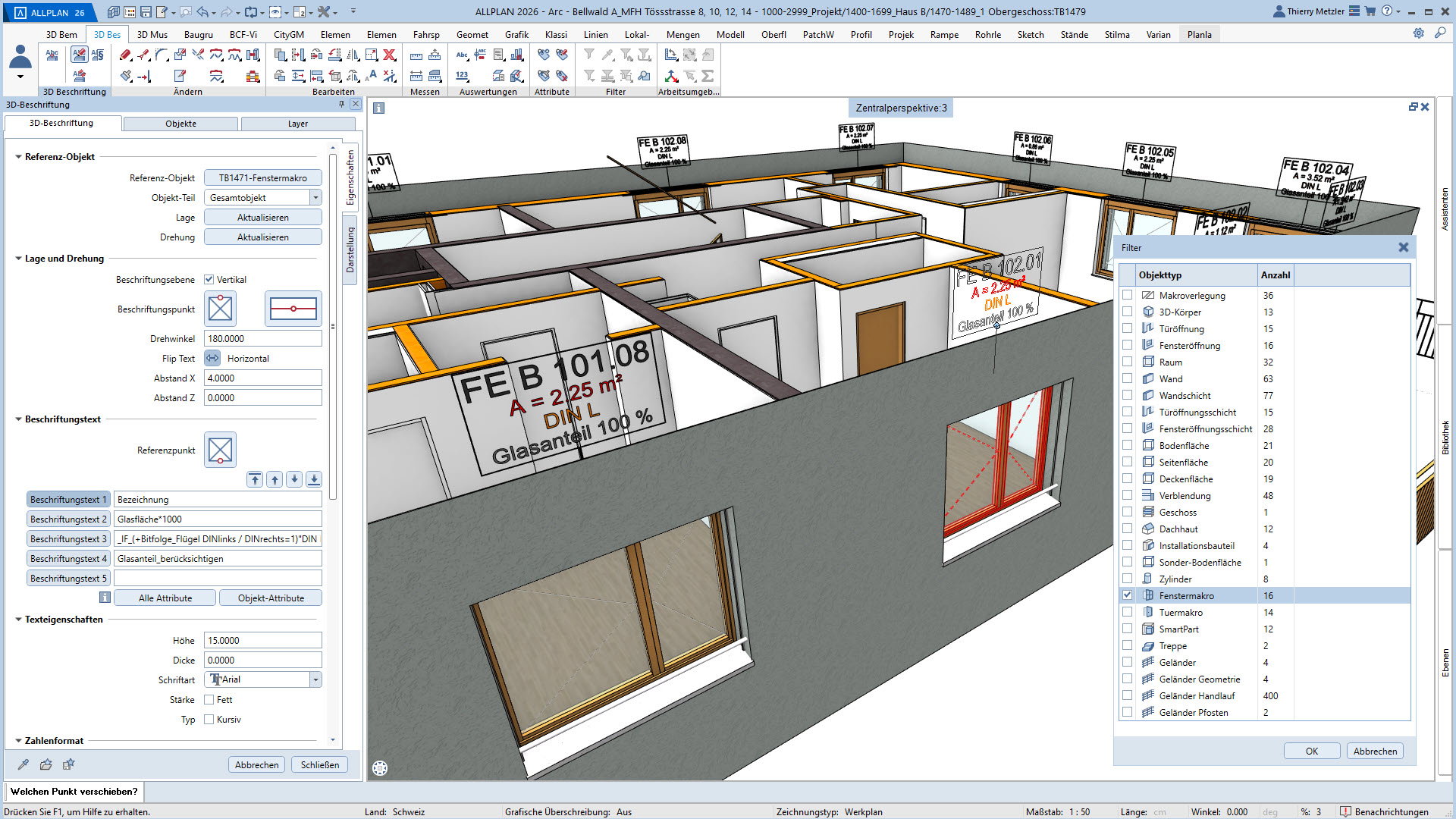

Tür-, Fenster- und weitere Öffnungen übernehmen die Drehung der übergeordneten Wandachse. Bei Tür- und Fenstermakros können zusätzliche Informationen wie der Türanschlag ausgelesen werden – beispielsweise für Beschriftungen nach DIN-L und DIN-R.
Beschriftungen einfach verwalten und wiederverwenden
Beschriftungseinstellungen können gespeichert, geladen und übernommen werden. Damit lassen sich einmal erstellte Konfigurationen schnell für weitere Beschriftungen verwenden.
Das sorgt für einheitliche Darstellungen und reduziert wiederkehrende Arbeitsschritte.
Auch bei kopierten Beschriftungen intelligent
Wird eine 3D-Beschriftung zusammen mit einem Objekt kopiert, kann das Add-On erkennen, ob eine Neuzuweisung des Referenzobjekts möglich ist.
Liegt am Einfügepunkt eindeutig ein neues Objekt, kann dieses automatisch als Referenzobjekt übernommen werden. So bleibt die Beschriftung auch bei kopierten Planungsinhalten zuverlässig mit dem richtigen Bauteil verknüpft.
Für echte 3D-Dokumentation
Die 3D-Beschriftung ist mehr als ein Text, der irgendwo im Raum steht. Sie ist mit dem Modellobjekt verbunden und kann dessen Informationen direkt nutzen.

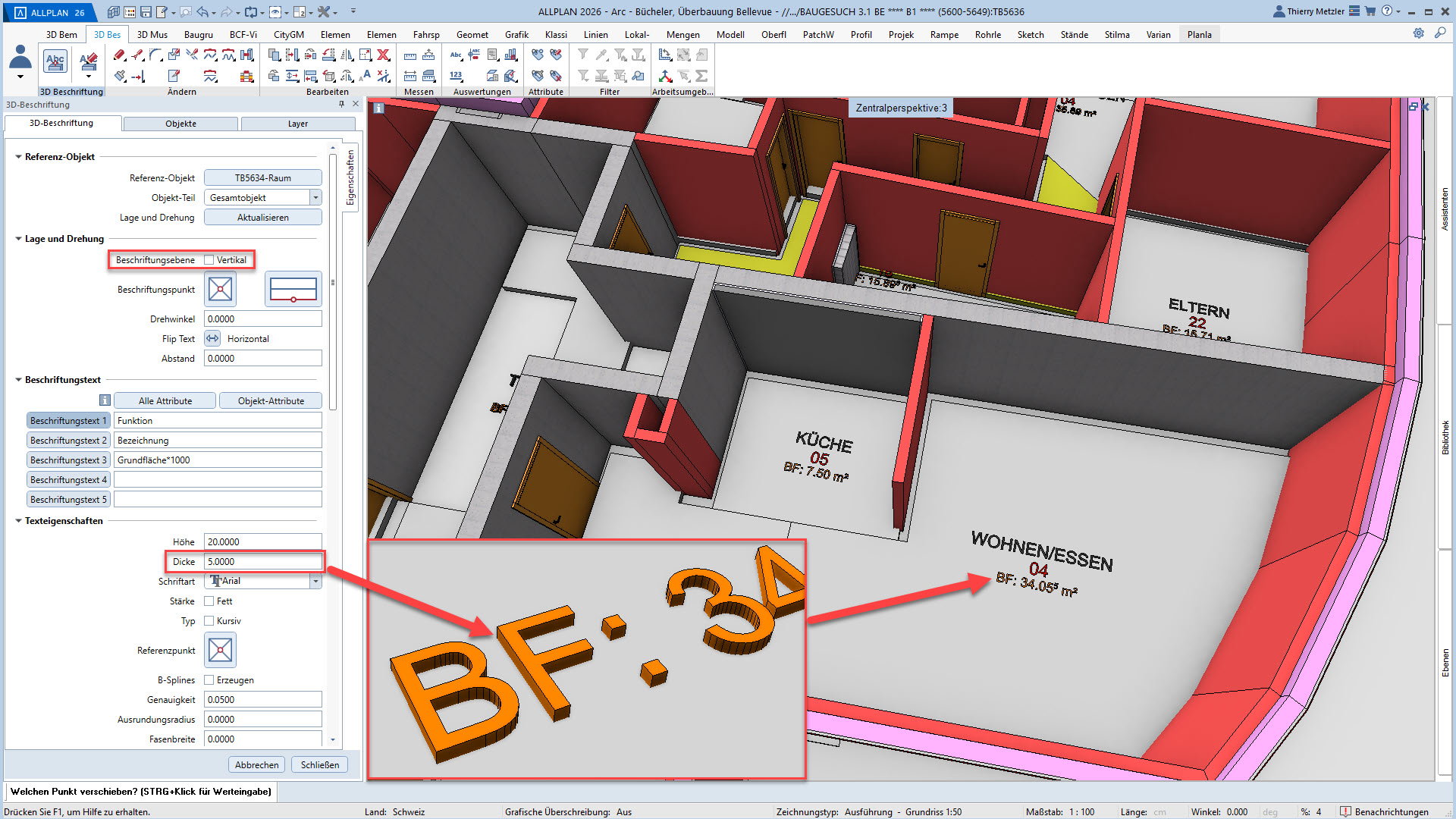

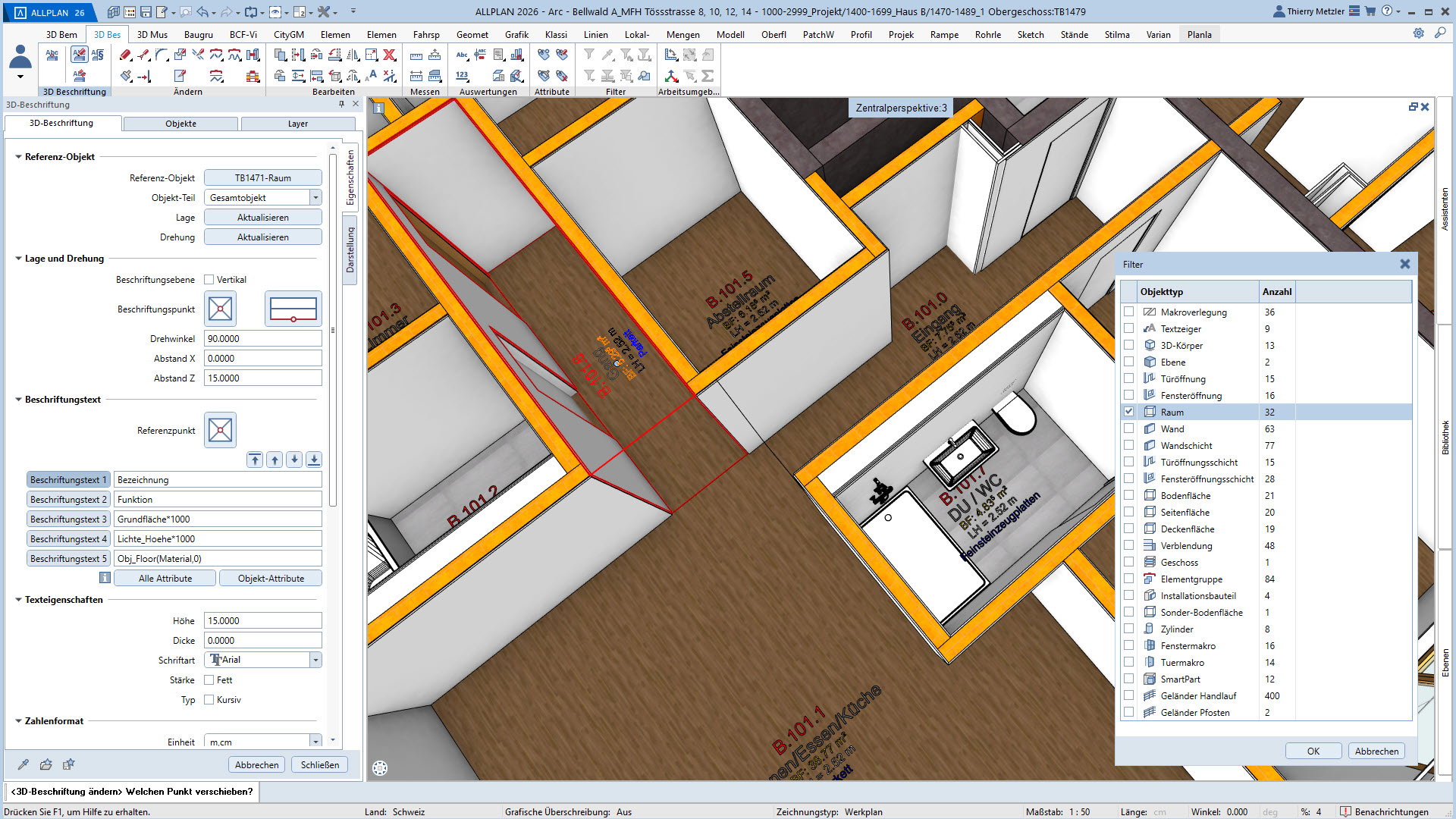

Zusätzliche Funktionen wie der Z-Abstand ermöglichen es, Beschriftungen gezielt in der Höhe zu positionieren – beispielsweise auf der Oberseite einer Bodenfläche. Spezielle Logiken für vertikale Beschriftungsflächen sorgen dafür, dass Texte auch auf unterschiedlichen Oberflächen und bei wechselnder Ausrichtung korrekt dargestellt werden.
Das Ergebnis: weniger manuelle Arbeit, mehr Information im Modell.
Mit dem Allplan Add-On 3D-Beschriftung wird das 3D-Modell zum zentralen Ort für Geometrie und Information. Dynamische Attribute, intelligente Ausrichtung, flexible Formatierung und komfortable Zeigerlinien ermöglichen eine moderne und effiziente Beschriftung direkt im 3D-Raum.
Funktionsübersicht
 |  |  |
| 3D-Beschriftung erzeugen | 3D-Beschriftung ändern | 3D-Beschriftung aktualisieren |
Übersicht
- Direkt im 3D-Modell beschriften – Informationen genau dort anzeigen, wo sie benötigt werden
- Dynamische Attribute – Modelldaten automatisch auslesen und in Beschriftungen verwenden
- Individuelle Formeln – Texte und Attribute flexibel miteinander kombinieren
- Intelligente Attributsuche – Attribute komfortabel über Namen suchen und auswählen
- Mehrzeilige Beschriftungen – beliebig viele Informationen übersichtlich kombinieren
- Zeilen individuell formatieren – Schriftart, Größe, Farbe, Stift, Fett, Kursiv und weitere Eigenschaften je Zeile
- Freie Positionierung – Beschriftungen flexibel im Raum platzieren
- Integrierte Zeigerlinien – eindeutige Zuordnung zwischen Beschriftung und 3D-Objekt
- Automatische Ausrichtung – Beschriftungen werden für optimale Lesbarkeit ausgerichtet
- Intelligente Objektorientierung – Drehung und Geometrie von 3D-Elementen und Makros werden berücksichtigt
- Dynamische Aktualisierung – Beschriftungen lassen sich bei Änderungen am Modell einfach aktualisieren
- Zahlenwerte formatieren – Einheiten, Nachkommastellen, Vorzeichen, Vor-/Nachtexte und Hochstellungen
- Spezialfunktionen für Türen & Fenster – z. B. automatische Darstellung von DIN-L / DIN-R
- Flexible Textformatierung – umfangreiche Formatierungsmöglichkeiten direkt über Formeln
- Speichern & Wiederverwenden – Einstellungen einfach sichern und auf weitere Beschriftungen übertragen
- Intelligente Referenzierung – kopierte Beschriftungen können passende Referenzobjekte automatisch erkennen
- 3D-Positionierung mit Z-Abstand – Beschriftungen gezielt auf unterschiedlichen Höhen und Oberflächen platzieren
- IFC-Unterstützung – 3D-Beschriftungen werden als IfcAnnotations berücksichtigt
- Für eine moderne BIM-Dokumentation – Informationen und Geometrie intelligent miteinander verbinden
Verfügbare Sprachen: Deutsch, Englisch, Französisch, Italienisch, Slowenisch, Spanisch, Kroatisch, Türkisch, Niederländisch, Tschechisch, Slowakisch und Griechisch
Systemvoraussetzungen: ALLPLAN 2024-2026
Add-On Hersteller: CDS Bausoftware AG
Add-On Installation und Lizenzierung.pdf
Download SharePoint / Setup 14 Tage testen
Installationsanleitung mit dem Multi Setup inkl. Lizenz Verwaltung
Lizenz
Einzelplatz / Lizenz-Bundle (WIBU):
Die Einzelplatzlizenz / Lizenz-Bundle wird jeweils an eine vorhandene ALLPLAN Lizenz (Arbeitsplatz) gekoppelt und kann so einfach von einem PC auf den anderen übertragen werden.
Dieser Lizenztyp wird mit ALLPLAN 2025 nicht mehr unterstütz, da es im neuen 10Duke Lizenzierungs-System von ALLPLAN keine Arbeitsplatz Nummer mehr gibt.
User-Lizenz (10Duke):
Die User-Lizenzen werden jeweils an die E-Mail Adresse gebunden und funktionieren mit der neuen 10Duke Lizenzierung von ALLPLAN zusammen.
Auch mehrere E-Mail Adressen sind bei diesem Lizenztyp möglich. Die Lizenzen können jeweils im eigenen Büro an andere E-Mail Adressen freigegeben werden.
Bürolizenzen (Kundennummer):
Die Bürolizenz wird jeweils an die ALLPLAN Kundennummer gekoppelt und funktioniert mit allen ALLPLAN Lizenzen im Büro.
Dieser Lizenztyp ist auch unsere Empfehlung. Der Preis richtet sich jeweils an der max. Anzahl ALLPLAN Lizenzen im Büro aus.
Mit den attraktiven Bundles erhalten kleine Büros bis 5 Arbeitsplätze ein spezielles Angebot.
Testversionen:
Sie können das Add-On 14 Tage kostenlos im Büro testen.
Education- / Studentenversionen
Sie erhalten die Lizenzen jeweils für 1 Jahr freigeschaltet.
Mit dem Education Bundle erhalten Sie alle Add-Ons und Parts kostenlos für Ihre Ausbildung.
Die Lizenzen sind nur im Zusammenhang mit einer ALLPLAN Studentenversion (campus.allplan.com) verfügbar.
FAQ
Häufig gestellte Fragen in Verbindung mit dem neuen Lizenz System 10Duke von ALLPLAN.
Hier geht es zum FAQ
Hotline
Support Anfragen zu den Add-On's sind im Keymember Abo enthalten.
Preise
12 Monate Subscription User-Lizenz:
Lizenzpreis pro Mail Adresse: CHF 240/Jahr (CH) / Euro 240/Jahr (EU)
12 Monate Subscription Bürolizenz bis 10 ALLPLAN Lizenzen:
Bürolizenzpreis für alle Arbeitsplätze: CHF 1'200/Jahr (CH) / Euro 1'200/Jahr (EU)
12 Monate Subscription Bürolizenz mehr als 10 ALLPLAN Lizenzen:
Bürolizenzpreis für alle Arbeitsplätze: CHF 2'400/Jahr (CH) / Euro 2'400/Jahr (EU)
12 Monate Subscription Bürolizenz mehr als 50 ALLPLAN Lizenzen:
Preis auf Anfrage
Vertragsbedingungen: Automatische Verlängerung um 12 Monate
Kündigungsfrist: 3 Monate zum Ende der Vertragslaufzeit
Alle Preise exkl. MwSt.
